Dobór kabla zasilającego dom nie sprowadza się do jednego numeru z katalogu. Najczęściej zaczyna się od pytania, jaki przewód do zasilania domu będzie bezpieczny, rozsądny kosztowo i wystarczający na lata. W praktyce odpowiedź zależy od mocy przyłączeniowej, liczby faz, długości trasy oraz tego, czy odcinek biegnie w ziemi, w rurze czy w budynku.
Najkrótsza droga do dobrego wyboru kabla
- Najpierw sprawdzam moc przyłączeniową, a dopiero potem przekrój żył.
- W wielu domach jednorodzinnych punktem odniesienia jest zasilanie trójfazowe 12,5 kW, ale to tylko typowy benchmark, nie reguła dla każdego budynku.
- Do zasilania domu najczęściej rozważa się YKY albo YAKY, bo są przeznaczone do pracy na stałe, także w ziemi.
- Miedź daje mniejsze straty i zwykle mniejszą rezystancję, a aluminium obniża koszt i masę kabla.
- Przy doborze nie ignoruję długości trasy, bo to ona często wymusza większy przekrój niż sam prąd obciążenia.
- W instalacjach zasilanych bezpośrednio z sieci spadek napięcia zwykle trzyma się w granicach 3% dla oświetlenia i 5% dla pozostałych odbiorników.
Od czego naprawdę zależy dobór kabla zasilającego
Ja przy takim zadaniu nie zaczynam od nazwy kabla, tylko od danych wejściowych. Najważniejsze są: moc przyłączeniowa, liczba faz, długość trasy oraz sposób ułożenia przewodu. Energa-Operator podaje, że moc przyłączeniową dla domu jednorodzinnego określa projektant, a jako typowy punkt odniesienia dla instalacji 3-fazowej wskazuje 12,5 kW.
To dobry przykład, bo pokazuje, że kabel dobiera się do realnego obciążenia całego budynku, a nie do jednego urządzenia. Inaczej liczy się dom z płytą indukcyjną, pompą ciepła i ładowarką EV, a inaczej prosty budynek bez dużych odbiorników. Do tego dochodzi jeszcze układ sieci i miejsce rozdziału przewodu PEN, bo od tego zależy, czy w danym miejscu potrzebujesz układu 4-żyłowego, czy 5-żyłowego.
- Moc przyłączeniowa mówi, ile energii dom może pobierać jednocześnie.
- Liczba faz decyduje o prądzie na każdej z żył i o tym, jak rozkłada się obciążenie.
- Długość trasy wpływa na spadek napięcia, a więc na to, czy odbiorniki dostaną wystarczające zasilanie.
- Sposób ułożenia zmienia warunki chłodzenia kabla, więc ten sam przekrój nie zawsze zachowuje się tak samo.
- Plany na przyszłość mają znaczenie równie duże jak obecne zużycie, bo później do domu często dochodzą nowe odbiorniki.
Jeżeli te dane są już znane, dopiero wtedy ma sens rozmowa o konkretnym typie kabla. To prowadzi do najczęstszych wariantów, które w praktyce pojawiają się przy domu jednorodzinnym.
Najczęstsze warianty, które spotyka się w domach jednorodzinnych
W projektach i na budowach najczęściej przewijają się dwa kierunki: miedź albo aluminium. Nie ma jednego zwycięzcy dla każdego domu, ale są warianty, które wracają najczęściej, bo dobrze łączą koszt, parametry i wygodę montażu.
| Wariant | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| YKY 5x10 mm² Cu | Krótsze przyłącze, typowy dom 3-fazowy, brak dużej rezerwy na przyszłe odbiory | Niewielki spadek napięcia, wygodny i bardzo popularny punkt startowy | Przy dłuższej trasie albo planowanej pompie ciepła i EV może okazać się za mały |
| YAKY 4x16 mm² Al | Gdy układ sieci i warunki przyłączenia dopuszczają przewód 4-żyłowy z PEN | Niższy koszt materiału i mniejsza masa kabla | Trzeba dopasować zakończenia, osprzęt i układ sieci, bo nie każdy odcinek da się zrobić w tej wersji |
| YKY 5x16 mm² Cu | Dłuższa trasa, większa rezerwa mocy, rozbudowany dom | Wyraźnie większy zapas i niższa rezystancja niż w 5x10 mm² | Wyższy koszt i grubszy kabel do ułożenia |
| YAKY 4x25 mm² Al | Dłuższe przyłącze przy kontroli kosztów, gdy aluminium jest dopuszczone w projekcie | Lepszy kompromis przy większej odległości od złącza do budynku | Wymaga większej staranności przy montażu i zakończeniach żył |
W praktyce kabel miedziany 5x10 mm² bardzo często staje się rozsądnym punktem wyjścia dla domu jednorodzinnego, ale nie traktuję go jak automatycznej odpowiedzi. Jeśli trasa jest dłuższa albo planujesz duże odbiory, ten sam dom potrafi wymagać zupełnie innego przekroju. Dlatego następnym krokiem jest wybór materiału i liczby żył, a to już nie jest detal.

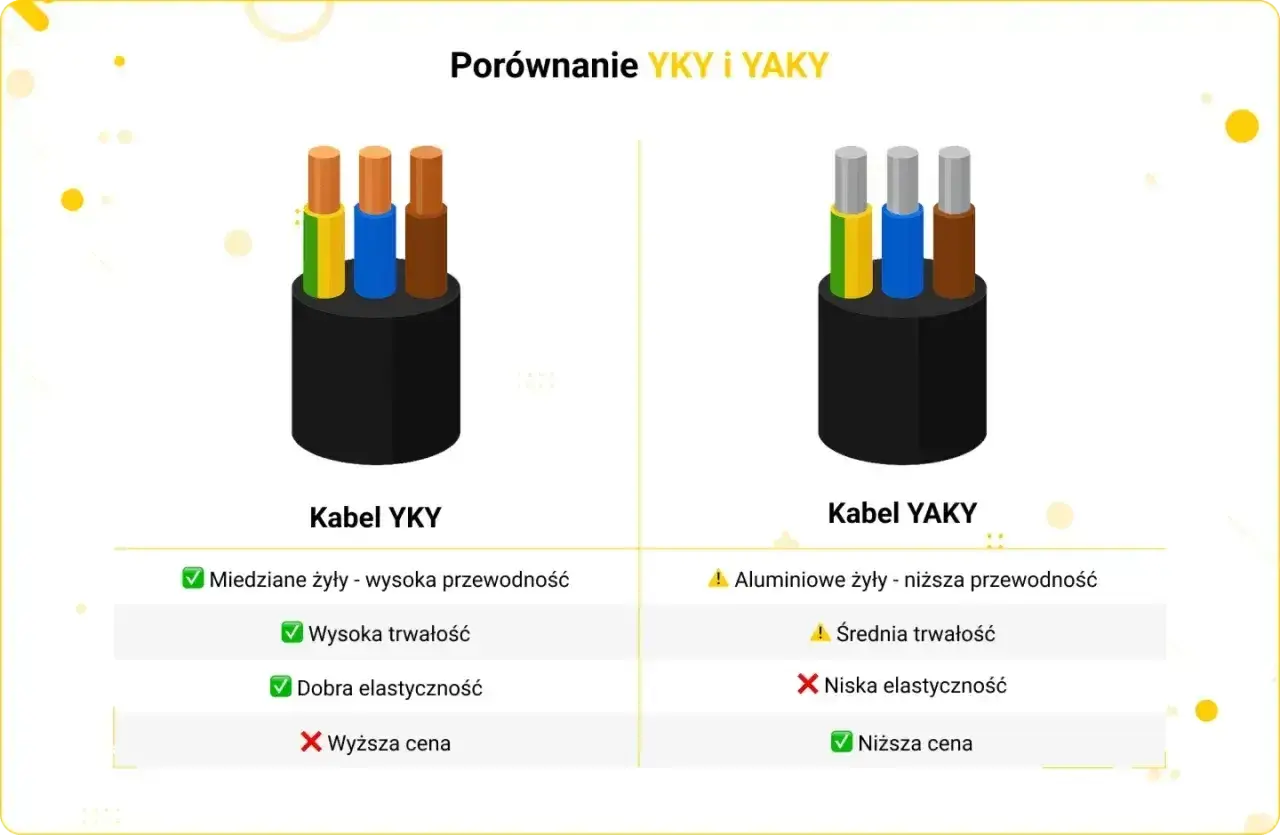

Miedź, aluminium i liczba żył mają większe znaczenie, niż się wydaje
Kabel z żyłami miedzianymi jest zwykle droższy, ale ma niższą rezystancję i lepiej radzi sobie ze spadkiem napięcia. Kable aluminiowe są lżejsze i tańsze, dlatego często pojawiają się w zasilaniu zewnętrznym albo tam, gdzie inwestor pilnuje budżetu. Według katalogu Tele-Fonika kabel YKY jest przeznaczony do pracy na stałe, także wewnątrz i na zewnątrz budynków oraz w ziemi, a jego parametry pracy obejmują temperaturę do 70°C w eksploatacji i montaż przy -5°C.
Różnicę między materiałami najlepiej widać na liczbach. W katalogach producentów YKY 5x10 Cu ma rezystancję żył na poziomie 1,83 Ω/km, a YAKY 5x16 Al 1,91 Ω/km. To nie jest przypadek - aluminium musi zwykle pracować na większym przekroju, żeby osiągnąć podobne parametry użytkowe. Różni się też masa: miedziany kabel 5x10 mm² jest wyraźnie cięższy niż aluminiowy odpowiednik, co czuć już przy rozładunku i prowadzeniu trasy.
| Cecha | YKY 5x10 Cu | YKY 5x16 Cu | YAKY 4x16 Al | Co to oznacza w praktyce |
|---|---|---|---|---|
| Średnica zewnętrzna | 17,9 mm | 20,9 mm | 18,6 mm | Większy przekrój oznacza grubszą i trudniejszą w prowadzeniu trasę. |
| Masa | 724 kg/km | 1096 kg/km | 493 kg/km | Aluminium jest lżejsze, więc łatwiej je układać i transportować. |
| Rezystancja żył | 1,83 Ω/km | 1,15 Ω/km | 1,91 Ω/km | Niższa rezystancja pomaga ograniczyć spadek napięcia i straty energii. |
Druga ważna rzecz to liczba żył. W nowoczesnym domu liczba żył wynika z układu sieci, a nie z tego, co akurat jest tańsze w hurtowni. Jeśli na danym odcinku potrzebujesz przewodu z PEN, 4 żyły mogą być poprawne. Jeśli mówimy o odcinku po rozdziale PEN, zwykle potrzebujesz już układu 5-żyłowego z osobnymi przewodami ochronnym i neutralnym. I właśnie tutaj wielu inwestorów myli „to samo zasilanie” z „tym samym rozwiązaniem”.
Po ustaleniu materiału i liczby żył zostaje jeszcze jeden element, który często przesądza o wszystkim: długość trasy. To on potrafi zmienić wybór szybciej niż sama moc przyłączeniowa.
Długość trasy potrafi zmienić całe założenie
Przy doborze kabla nie patrzę wyłącznie na to, ile amperów ma przenieść. Równie ważny jest spadek napięcia, czyli różnica między napięciem na początku trasy a napięciem, które dociera do rozdzielnicy. Dla instalacji zasilanych bezpośrednio z sieci publicznej przyjmuje się zwykle, że spadek napięcia nie powinien przekraczać 3% w obwodach oświetleniowych i 5% w pozostałych obwodach.
To oznacza prostą rzecz: kabel może być bezpieczny termicznie, ale nadal za cienki na długi odcinek. W praktyce najczęściej dzieje się tak wtedy, gdy złącze stoi daleko od domu, a inwestor planuje jeszcze pompę ciepła, klimatyzację, garaż z gniazdami albo ładowarkę samochodu elektrycznego. W takim układzie opłaca się przeliczyć przekrój z zapasem, bo późniejsza wymiana trasy bywa dużo droższa niż większy kabel na starcie.
- Krótsza trasa pozwala często zatrzymać się na 5x10 mm² Cu albo 4x16 mm² Al.
- Dłuższa trasa zwykle wymaga przejścia na większy przekrój, nawet jeśli sam prąd jeszcze „na papierze” wygląda dobrze.
- Układ w ziemi i prowadzenie w rurze osłonowej pogarszają warunki chłodzenia względem swobodnego ułożenia.
- Wyższa temperatura otoczenia oraz grupowanie kabli też obniżają realną obciążalność.
Ja w takich przypadkach zawsze sprawdzam dwie rzeczy naraz: czy kabel wytrzyma prąd i czy nie zrobi zbyt dużego spadku napięcia. To naturalnie prowadzi do typowych błędów, które później wychodzą już na gotowej budowie.
Najczęstsze błędy przy zasilaniu domu
Najdroższe pomyłki w tym temacie są zaskakująco powtarzalne. Rzadko chodzi o jeden spektakularny błąd, częściej o kilka małych decyzji podjętych „na skróty”.
- Dobór kabla bez warunków przyłączenia - to najprostsza droga do wyboru niezgodnego z układem sieci albo mocą przyłączeniową.
- Kupowanie przekroju „jak u sąsiada” - dwa podobne domy mogą mieć zupełnie inne zapotrzebowanie i długość trasy.
- Mylenie przewodu instalacyjnego z kablem ziemnym - do zasilania w gruncie wybieram rozwiązanie przewidziane do takiej pracy, a nie przypadkowy przewód do wnętrz.
- Brak rezerwy na przyszłe odbiorniki - pompa ciepła, EV i warsztat potrafią zmienić obciążenie szybciej niż się wydaje.
- Ignorowanie spadku napięcia - kabel może się nie grzać, a i tak nie spełniać zadania na długim odcinku.
- Słabe zakończenia i złącza - szczególnie przy aluminium jakość montażu jest krytyczna.
Jeżeli mam wskazać jedną rzecz, która najczęściej robi różnicę, to jest nią właśnie rezerwa. Nie chodzi o przewymiarowanie dla samej zasady, tylko o uniknięcie sytuacji, w której za dwa lata trzeba rozkuwać gotowy podjazd. I dlatego w ostatnim kroku zawsze patrzę nie tylko na dzisiejszy dom, ale też na to, co ten dom może dostać później.
Najrozsądniejszy punkt startu przy nowym domu
Jeśli mam wyciągnąć z tego praktyczny wniosek, to jest on prosty: dla wielu domów jednorodzinnych dobrym punktem startu bywa YKY 5x10 mm² Cu albo YAKY 4x16 mm² Al, ale tylko wtedy, gdy moc, długość trasy i układ sieci naprawdę na to pozwalają. Gdy odcinek jest dłuższy, a w projekcie pojawiają się urządzenia o większym poborze, rozsądniej jest od razu przeskoczyć wyżej, niż liczyć na to, że „jakoś to będzie”.
Przy nowej budowie najlepiej traktować kabel zasilający jak element infrastruktury na lata, a nie koszt, na którym warto oszczędzić za wszelką cenę. Jeżeli projekt jest jeszcze otwarty, ja najpierw sprawdziłbym moc przyłączeniową, trasę i przyszłe odbiory, a dopiero potem zamykał wybór przekroju i materiału. To zwykle daje najlepszy kompromis między kosztem, bezpieczeństwem i spokojem na później.
