Dobrze rozpisany schemat podłączenia oświetlenia oszczędza czas, pieniądze i nerwy, zwłaszcza gdy instalacja ma działać nie tylko w jednym pokoju, ale w całym domu. W tym tekście pokazuję, jak czytać układ przewodów, czym różni się prosty obwód od schodowego i krzyżowego, jakie błędy najczęściej psują efekt oraz kiedy lepiej oddać pracę elektrykowi. Dorzucam też orientacyjne koszty robocizny i kilka decyzji, które warto podjąć jeszcze przed tynkami.
Kluczowe informacje, które warto zapamiętać
- Łącznik powinien przerywać fazę, a nie przewód neutralny.
- Kolory przewodów mają znaczenie: brązowy, czarny, szary lub czerwony to zwykle faza, niebieski to neutralny, a żółto-zielony to ochronny.
- Schodowy ma sens przy sterowaniu z dwóch miejsc, a krzyżowy wtedy, gdy punktów sterowania jest trzy lub więcej.
- W nowych instalacjach oświetleniowych często spotyka się przewód 3x1,5 mm², ale stary układ zawsze trzeba potwierdzić pomiarem.
- W 2026 roku sama robocizna za punkt oświetleniowy zwykle mieści się w widełkach 95-140 zł netto, a punkt włącznika 90-125 zł netto.
- Jeśli planujesz automatykę lub ściemnianie, zaplanuj to na etapie projektu, bo później każda zmiana jest wyraźnie droższa.

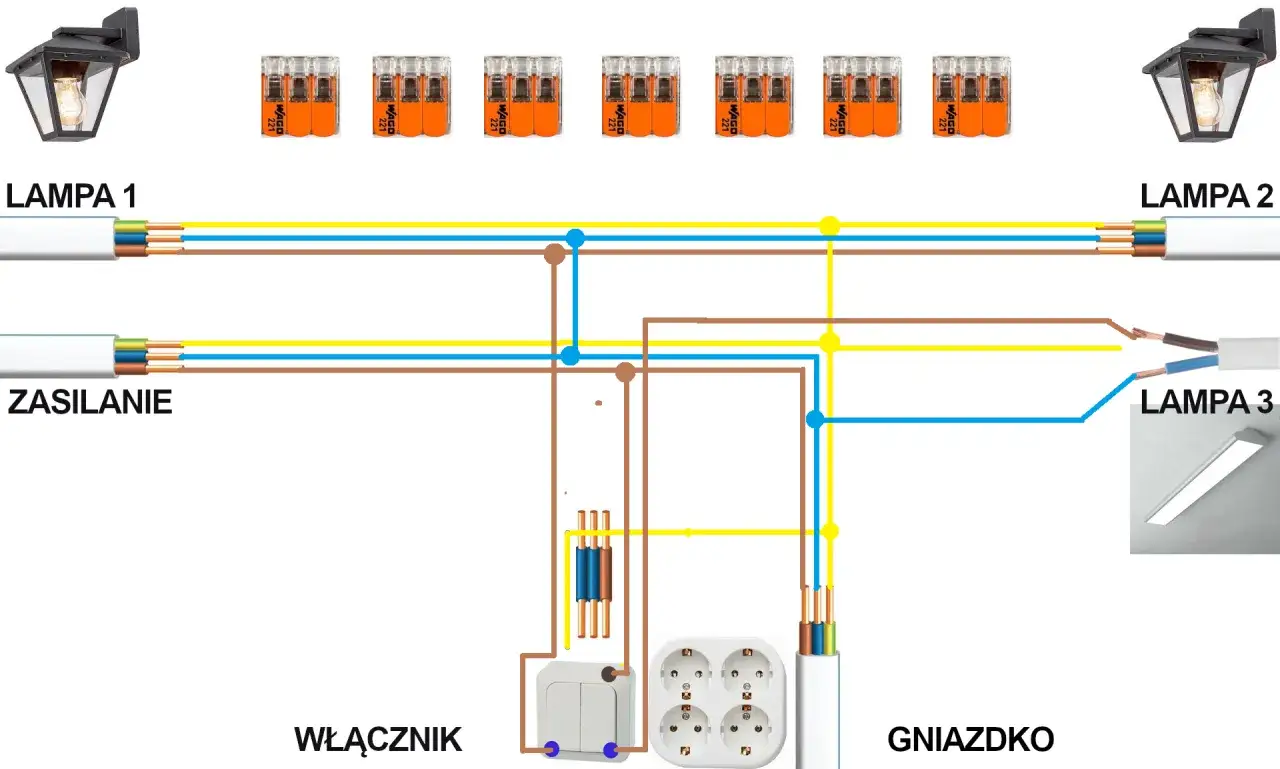

Jak czytać układ przewodów w domowym obwodzie światła
W domowej instalacji najważniejsza zasada jest prosta: łącznik nie powinien odcinać przewodu neutralnego, tylko fazowy. To właśnie dlatego w typowym obwodzie światła faza trafia do łącznika, a z niego wraca do oprawy jako przewód sterowany. Neutralny i ochronny prowadzi się zwykle bezpośrednio do lampy, a nie przez osprzęt ścienny.
W praktyce najczęściej spotkasz trzy podstawowe żyły, choć w bardziej rozbudowanych układach będzie ich więcej. W nowych instalacjach oświetleniowych bardzo często pojawia się przewód 3x1,5 mm², bo daje wygodny punkt wyjścia do zwykłego sterowania światłem. Przy modernizacji starego mieszkania nie zakładam jednak niczego z góry - najpierw sprawdzam obwód, potem dopiero go opisuję.
| Przewód | Typowy kolor | Rola w obwodzie |
|---|---|---|
| Fazowy | Brązowy, czarny, szary lub czerwony | Doprowadza napięcie i jest zwykle rozłączany przez łącznik |
| Neutralny | Niebieski | Wraca do oprawy i zamyka obwód, ale nie powinien być przerywany na łączniku |
| Ochronny | Żółto-zielony | Chroni metalowe elementy oprawy i zwiększa bezpieczeństwo instalacji |
Kolory pomagają, ale nie zastępują pomiaru. W starszych domach spotyka się przeróbki, nietypowe oznaczenia i przewody dokładane po remoncie, więc sam kolor izolacji bywa mylący. Ja przy takim układzie zawsze traktuję kolor jako wskazówkę, a nie dowód. Kiedy rozumiesz rolę każdego przewodu, łatwiej dobrać właściwy wariant sterowania światłem.
Który wariant połączenia wybrać do domu
Dobór układu zależy głównie od tego, z ilu miejsc chcesz sterować jedną lampą i jak bardzo złożona ma być strefa światła. W małym pokoju wystarczy prosty obwód, ale w korytarzu, przy schodach albo w dużym salonie taki układ szybko przestaje być wygodny. Poniższe zestawienie pokazuje, co sprawdza się w praktyce, a nie tylko na papierze.
| Wariant | Kiedy ma sens | Największa zaleta | Na co uważać |
|---|---|---|---|
| Jedno miejsce sterowania | Mały pokój, garderoba, kotłownia, pomieszczenie techniczne | Najprostszy i najtańszy układ | Nie rozwiązuje problemu korytarza czy schodów |
| Schodowy | Korytarz, klatka schodowa, sypialnia z wejściem z dwóch stron | Wygodne sterowanie z dwóch miejsc | Wymaga poprawnie opisanych przewodów korespondencyjnych |
| Schodowy z krzyżowym | Długi korytarz, duży salon, przestrzeń z trzema lub więcej punktami wejścia | Światło można włączać i wyłączać z kilku miejsc | Potrzebuje więcej miejsca w puszkach i lepszego planu tras |
| Świecznikowy lub podwójny | Dwie niezależne grupy opraw w jednym pomieszczeniu | Można rozdzielić światło główne i strefowe | Trzeba właściwie rozdzielić obwody i nie pomylić powrotów |
| Sterowanie inteligentne | Dom z automatyką, scenami świetlnymi albo zdalnym sterowaniem | Duża elastyczność i łatwe dodawanie funkcji | Nie każdy LED współpracuje z regulacją, a część modułów wymaga przewodu neutralnego |
Przy ściemnianiu i sterowaniu elektronicznym najczęściej pojawia się jeden problem: oprawa, zasilacz i osprzęt muszą być ze sobą zgodne. To, co działa z klasyczną żarówką, potrafi szarpać, mrugać albo buczeć po przejściu na LED. Dlatego przed zakupem nie patrzę wyłącznie na wygląd osprzętu, tylko na to, czy cały układ rzeczywiście się ze sobą zgrywa.

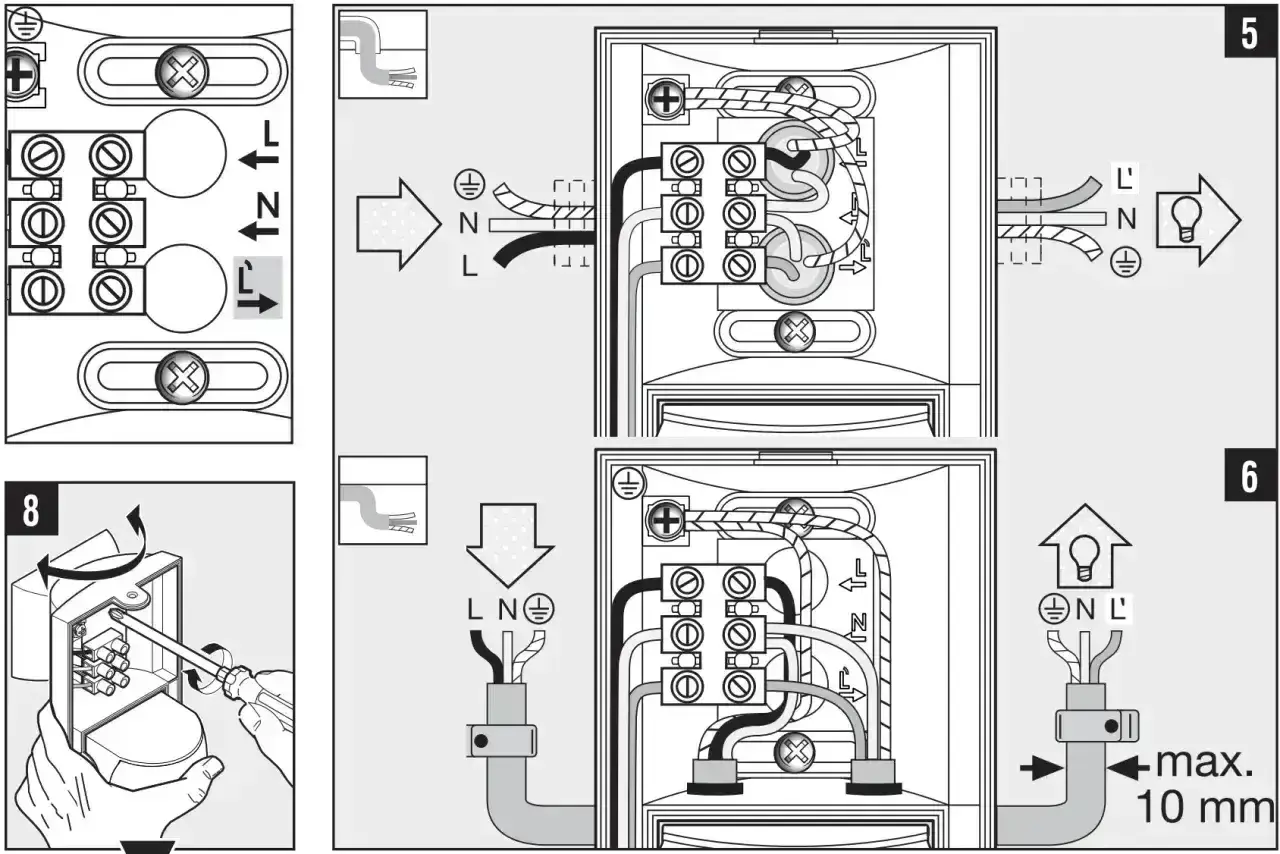

Jak przebiega bezpieczny montaż krok po kroku
Taki schemat podłączenia oświetlenia najlepiej spisać przed kuciem ścian, bo później każda zmiana kosztuje podwójnie. Ja zwykle zaczynam od prostego rysunku: gdzie jest zasilanie, gdzie ma wisieć oprawa, ile ma być punktów sterowania i czy w przyszłości ma dojść ściemniacz, czujka ruchu albo moduł smart. To oszczędza improwizacji, a przy prądzie improwizacja jest złą strategią.- Rozrysuj obwód - zaznacz lampę, łącznik, ewentualny drugi punkt sterowania i trasę przewodów.
- Sprawdź zasilanie - wyłącz odpowiedni obwód w rozdzielnicy i potwierdź brak napięcia sprawdzonym testerem.
- Przygotuj puszki i przewody - dobierz głębokość puszek do liczby żył i rodzaju osprzętu, bo zbyt płytka puszka później utrudnia zamknięcie mechanizmu.
- Podłącz łącznik - faza wchodzi na zacisk wspólny, a przewód powrotny wychodzi do oprawy; w układzie schodowym dochodzą przewody korespondencyjne.
- Połącz oprawę - neutralny i ochronny prowadzi się bezpośrednio do lampy, a metalowe elementy oprawy warto objąć ochroną PE.
- Wykonaj test działania - sprawdź, czy światło włącza się w każdym położeniu łącznika, czy nic nie grzeje się nadmiernie i czy osprzęt pracuje płynnie.
Jeśli obwód ma więcej niż jeden punkt sterowania, ważne jest konsekwentne oznaczenie żył. W układzie schodowym przewody korespondencyjne muszą być od początku opisane, bo po zaszpachlowaniu puszek nikt później nie będzie zgadywał, który kabel z czym pracował. Właśnie na tym etapie najłatwiej uniknąć poprawek, które po wykończeniu wnętrza są najbardziej bolesne.
Najczęstsze błędy przy podłączaniu światła
W praktyce nie psuje się sam pomysł, tylko wykonanie. Większość usterek przy domowym oświetleniu wynika z kilku powtarzalnych pomyłek, które na początku wyglądają niegroźnie, a potem wychodzą w postaci migotania, grzania osprzętu albo całkowitego braku reakcji lampy.
- Przerywanie neutralnego zamiast fazy - instalacja może wydawać się działać, ale nie jest zrobiona poprawnie i bezpiecznie.
- Pomylenie przewodów korespondencyjnych - w układach schodowych skutkuje to chaotycznym działaniem łączników.
- Zbyt płytka puszka - osprzęt nie mieści się poprawnie, a przewody są za mocno ściśnięte.
- Brak przewodu ochronnego przy metalowej oprawie - to nie jest detal, tylko element bezpieczeństwa.
- Łączenie LED-ów z niekompatybilnym ściemniaczem - często kończy się migotaniem albo buczeniem zasilacza.
- Brak rezerwy na przyszłe zmiany - późniejsze dołożenie smart relaya, czujki ruchu czy drugiego punktu sterowania bywa kosztowne.
- Prace bez pomiaru - w starej instalacji sam kolor przewodu nie wystarcza, zwłaszcza po latach przeróbek.
Najbardziej niedoceniany problem to pośpiech. Gdy ktoś zakłada, że „to tylko jedna lampa”, zwykle pomija test pod obciążeniem, opis przewodów albo sprawdzenie zgodności osprzętu z LED. A właśnie te drobiazgi decydują o tym, czy światło działa stabilnie przez lata. Następny krok to pytanie o koszt, bo właśnie on najczęściej przesądza, czy robić to samemu, czy zlecić pracę fachowcowi.
Ile kosztuje taki montaż i kiedy lepiej zlecić go elektrykowi
W ofertach z 2026 roku punkt oświetleniowy wycenia się zwykle na 95-140 zł netto za samą robociznę, a punkt włącznika na 90-125 zł netto. Jeśli instalacja jest już przygotowana i nie trzeba kuć ścian, stawki potrafią spaść jeszcze niżej; jeśli trzeba prowadzić nowy obwód, robić bruzdy i potem odtwarzać wykończenie, koszt szybko rośnie. To właśnie dlatego różnica między prostą wymianą oprawy a pełnym przerobieniem obwodu bywa większa, niż inwestorzy zakładają na starcie.
| Zakres prac | Orientacyjny koszt robocizny | Kiedy cena rośnie |
|---|---|---|
| Punkt oświetleniowy | 95-140 zł netto | Gdy trzeba prowadzić nowy kabel lub kuć ścianę |
| Punkt włącznika | 90-125 zł netto | Przy układzie schodowym, krzyżowym lub dużej liczbie żył w puszce |
| Kompleksowy punkt z kuciem | 90-190 zł netto | Przy przebudowie całego obwodu i pracach wykończeniowych po trasowaniu |
W praktyce najczęściej zlecam elektrykowi wszystko tam, gdzie w grę wchodzi stara instalacja, łazienka, zewnętrzna oprawa albo sterowanie smart. To nie jest kwestia wygodnictwa, tylko ryzyka błędu i czasu. Fachowiec szybciej wykona pomiary, od razu oceni stan puszek i przewodów, a przy okazji powie, czy planowany osprzęt w ogóle ma sens w danym obwodzie.
Co warto doplanować przy remoncie, żeby światło nie ograniczało domu
Przy nowym domu albo większym remoncie patrzę na oświetlenie jak na część funkcjonalności, a nie tylko dekorację. Jeśli dziś dasz sobie tylko jeden łącznik przy wejściu, to za rok możesz chcieć sterowania przy łóżku, w korytarzu albo przy schodach. Właśnie dlatego warto od razu zaplanować głębsze puszki, rezerwę przewodów i takie prowadzenie tras, które pozwoli później dołożyć kolejne funkcje bez kucia ścian.
W domach przygotowywanych pod inwestycję to ma jeszcze większe znaczenie. Dobrze zaprojektowane światło zwiększa wygodę użytkowania, a przy okazji ułatwia późniejsze doposażenie lokalu w ściemniacze, czujki ruchu czy sterowanie aplikacją. Ja zwykle zostawiam też miejsce w rozdzielnicy i opisuję obwody tak, żeby kolejny etap modernizacji nie zamienił się w śledztwo techniczne.
Jeśli chcesz mieć instalację, która nie zestarzeje się po pierwszej zmianie aranżacji, myśl o niej szerzej niż o samym włączniku. Najtańsze decyzje to te podejmowane przed tynkami, a najdroższe zwykle pojawiają się wtedy, gdy trzeba wracać do gotowej ściany.
