Dobry układ sterowania elektrozaczepem w furtce albo drzwiach nie jest skomplikowany, ale wymaga kilku decyzji: jaki typ zaczepu wybrać, czy zasilać go z domofonu czy z osobnego zasilacza i jak dobrać przewód, żeby zamek nie pracował kapryśnie. W tym tekście rozkładam na części schemat podłączenia, pokazuję różnice między wersją fail-secure i fail-safe oraz podpowiadam, jak uniknąć najczęstszych błędów przy instalacji w domu. Dorzucam też praktyczne wskazówki z montażu, bo przy takich układach o sukcesie często decydują detale, nie sam zakup.
Najważniejsze zasady podłączenia zaczepu w instalacji domowej
- W domowych instalacjach najczęściej spotyka się zasilanie 12 V DC, ale zawsze trzeba sprawdzić tabliczkę znamionową konkretnego modelu.
- Do sterowania zwykle służy przekaźnik domofonu, wideodomofonu, klawiatury, czytnika albo osobny przycisk wyjścia.
- Przy dłuższej trasie przewodu lepiej od razu dobrać większy przekrój, bo spadek napięcia jest częstszą przyczyną awarii niż sam zaczep.
- W obwodach DC warto przewidzieć diodę gaszącą, jeśli producent ją zaleca, bo chroni styk przed przepięciem.
- Najpierw trzeba ustawić mechanikę furtki lub drzwi, dopiero potem dopracowywać elektrykę.
Jak działa zaczep i kiedy schemat naprawdę ma znaczenie
Najpierw rozróżniam dwa poziomy: elektryczny i mechaniczny. Elektrozaczep nie jest „samodzielnym zamkiem”, tylko elementem, który zwalnia język po podaniu impulsu, więc schemat musi pasować do logiki całego systemu - domofonu, przycisku, zasilacza i samej furtki. Jeśli któryś z tych elementów jest źle dobrany, instalacja może wyglądać poprawnie na papierze, a w praktyce działać tylko czasami.
W domach i przy furtkach najczęściej spotyka się dwa tryby pracy:
| Typ pracy | Co dzieje się po zaniku zasilania | Gdzie ma sens |
|---|---|---|
| Fail-secure | Zaczep pozostaje zamknięty | Furtki, drzwi wejściowe, miejsca, w których bezpieczeństwo ważniejsze jest niż otwarcie bez prądu |
| Fail-safe | Zaczep odblokowuje się | Strefy ewakuacyjne, wybrane systemy kontroli dostępu, rozwiązania wymagające otwarcia przy awarii zasilania |
W praktyce domowej częściej wybiera się wariant fail-secure, bo po prostu lepiej trzyma furtkę zamkniętą, gdy zabraknie zasilania. Ja traktuję to jako punkt wyjścia, a nie regułę bez wyjątków, bo wszystko zależy od tego, czy sterujesz zwykłą furtką, drzwiami wejściowymi, czy elementem systemu ewakuacyjnego. Kiedy już wiesz, jak ma zachowywać się mechanika przy braku prądu, łatwiej przejść do samego okablowania.

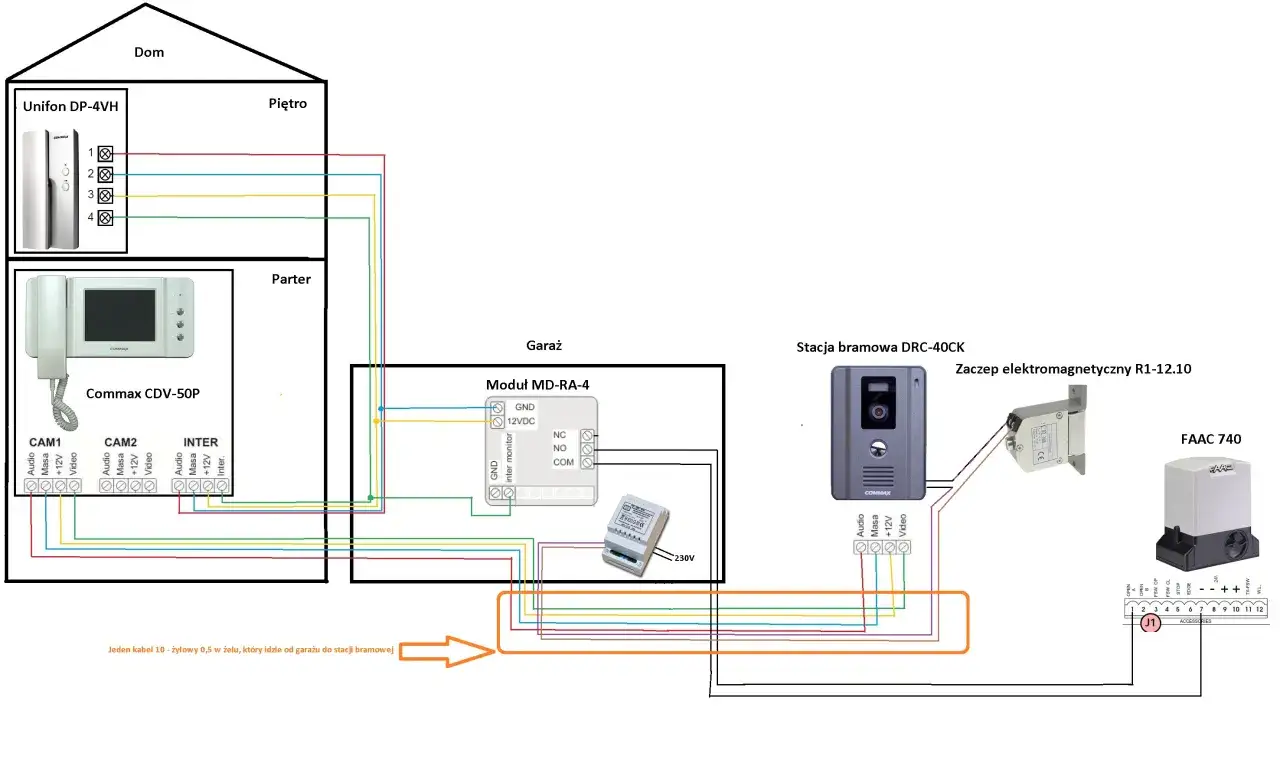

Jak wygląda poprawny schemat podłączenia
Najprostszy układ składa się z zasilacza, styku przekaźnika, zaczepu, ewentualnego przycisku wyjścia i - w obwodach DC - diody gaszącej. Zasilanie przechodzi przez styk sterujący, a impuls z domofonu albo przycisku zwalnia obwód tylko na moment. To wystarcza, żeby furtka otworzyła się bez ciągłego podawania napięcia.
W uproszczeniu połączenia wyglądają tak:
- Plus zasilacza trafia zwykle na styk COM przekaźnika.
- Wyjście NO prowadzi dalej do elektrozaczepu, jeśli układ pracuje jako fail-secure.
- Drugi przewód zaczepu wraca do minusa zasilacza.
- Przycisk wyjścia bywa wpięty równolegle do sterowania, żeby otwierać furtkę od środka bez rozmowy przez domofon.
- Dioda gasząca montowana jest równolegle do cewki, ale w przeciwnym kierunku, jeśli producent przewiduje takie rozwiązanie dla modelu DC.
W klasycznych zaczepach biegunowość bywa obojętna, ale przy modelach z elektroniką albo z zalecaną diodą trzeba już patrzeć na instrukcję, a nie zgadywać. To drobny szczegół, który często ratuje przekaźnik przed przepięciem i ogranicza późniejsze usterki. Ja zwykle traktuję diodę jako tani bezpiecznik dla całego sterowania, szczególnie wtedy, gdy system ma pracować codziennie przez lata.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Zasilacz | Dostarcza energię do zaczepu | Powinien mieć zapas prądowy, a nie działać „na styk” |
| Przekaźnik lub wyjście sterujące | Podaje impuls otwarcia | Trzeba sprawdzić, czy używa się NO czy NC |
| Przycisk wyjścia | Umożliwia otwarcie od wewnątrz | Najlepiej działa jako przycisk chwilowy |
| Dioda gasząca | Chroni obwód przed przepięciem cewki | Stosowana głównie w układach DC i zgodnie z zaleceniem producenta |
Kiedy taki układ jest już czytelny, można przejść do wyboru wariantu instalacji, bo nie każda furtka potrzebuje identycznej logiki sterowania.
Który wariant instalacji wybrać w domu i przy furtce
Nie ma jednego najlepszego rozwiązania. W domu jednorodzinnym najczęściej spotykam trzy sensowne układy: klasyczny domofon lub wideodomofon, prosty przycisk z osobnym zasilaczem oraz bardziej rozbudowany system z klawiaturą albo czytnikiem. Każdy z nich działa dobrze, ale w innym scenariuszu i z innymi ograniczeniami.
| Wariant | Kiedy ma sens | Zalety | Na co uważać |
|---|---|---|---|
| Domofon lub wideodomofon | Typowa furtka przy domu lub mieszkaniu | Wygodna obsługa z monitora, jeden punkt sterowania | Wyjście w panelu nie zawsze powinno zasilać zaczep bezpośrednio |
| Przycisk + zasilacz | Prosta furtka, wejście techniczne, rozwiązanie budżetowe | Mało elementów, niska awaryjność, łatwy serwis | Brak sterowania zdalnego i brak integracji z monitorem |

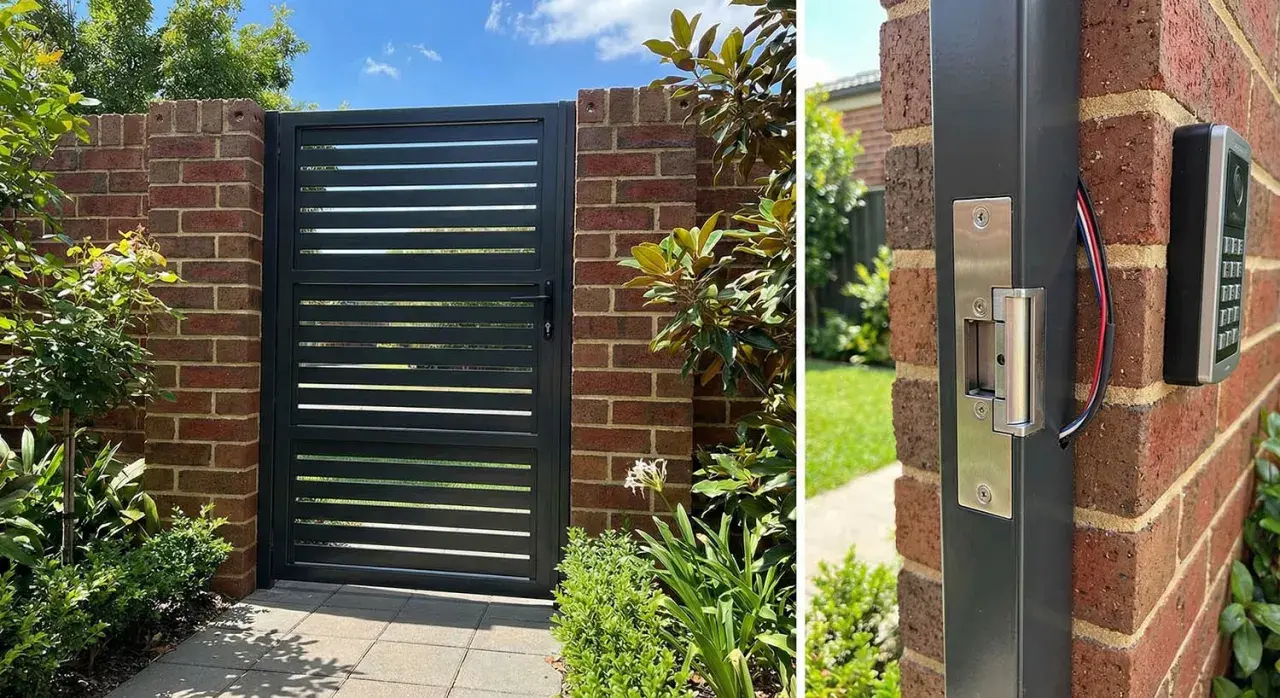

| Klawiatura lub czytnik | Gdy chcesz wejście bez klucza i bez domofonu | Wygoda, kontrola dostępu, możliwość nadania kodów lub kart | Więcej kabli i większe znaczenie dobrego zasilania |
W systemach z monitorem bardzo często trzeba zapewnić dodatkowe zasilanie dla samego zaczepu, zamiast obciążać elektronikę panelu. To jedna z tych rzeczy, które w instrukcjach producentów pojawiają się regularnie, a inwestorzy i wykonawcy nadal potrafią je pominąć. Ja przy takim układzie wolę założyć osobny, porządny zasilacz niż później szukać przyczyny spadków napięcia.
Jeśli instalacja ma być rozwojowa, zostawiam od razu miejsce na drugi punkt sterowania, przyszłą klawiaturę albo czytnik. To drobny koszt na etapie budowy, a potem oszczędza kucia i przeróbek. Gdy wybór wariantu jest już jasny, najważniejsze staje się zasilanie i przewody.
Jak dobrać zasilanie i przewód, żeby nie gubić napięcia
Przy takich instalacjach liczy się nie tylko napięcie, ale też zapas prądowy i długość trasy. W praktyce najbezpieczniej myśleć o tym jak o obwodzie niskonapięciowym SELV/PELV, czyli odseparowanym od 230 V i prowadzonym osobno od sieciowych tras zasilających. Dzięki temu układ jest czytelniejszy, łatwiejszy w serwisie i mniej podatny na zakłócenia.
Instrukcje systemów wideodomofonowych często podają minimum 0,5 mm², a przy montażu podkreślają też wartość zostawienia przynajmniej dwóch wolnych żył. To dobry punkt startowy, ale ja przy dłuższych odcinkach nie zatrzymuję się na samym minimum. Im dłuższa trasa, tym bardziej opłaca się przejść na grubszy przewód albo dać zasilacz bliżej furtki.
| Długość trasy | Praktyczny punkt startowy | Kiedy to wystarcza |
|---|---|---|
| Do 10 m | 0,5-0,75 mm² | Krótkie połączenie między monitorem a zaczepem |
| 10-25 m | 0,75-1,0 mm² | Typowa furtka na działce lub w domu jednorodzinnym |
| 25-50 m | 1,0-1,5 mm² | Gdy zasilacz jest w budynku, a zaczep przy ogrodzeniu |
| Powyżej 50 m | 1,5 mm² lub osobny zasilacz bliżej furtki | Trzeba już policzyć spadek napięcia, a nie liczyć na szczęście |
Jeśli mam wybór między 12 V i 24 V, przy dłuższej trasie zwykle patrzę przychylniej na 24 V, bo przy tej samej mocy płynie mniejszy prąd, a więc spadek napięcia jest mniej dokuczliwy. To nie jest uniwersalny wymóg, ale rozsądny kompromis, szczególnie gdy instalacja ma być stabilna przez wiele sezonów. Dobrze dobrane zasilanie prowadzi prosto do kolejnego problemu: co najczęściej psuje działanie mimo poprawnego schematu.
Najczęstsze błędy, które psują działanie
W takich instalacjach awaria rzadko oznacza „zły elektrozaczep”. Zdecydowanie częściej winne są detale: zbyt słabe zasilanie, źle dobrany styk, za długi przewód albo niedokładne spasowanie furtki. To właśnie dlatego przy diagnozie zaczynam od rzeczy najprostszych, a nie od wymiany całego osprzętu.
- Pomylony styk NO i NC - układ działa odwrotnie do oczekiwań albo w ogóle nie zwalnia zaczepu.
- Za słaby zasilacz - furtka otwiera się raz na kilka prób, a reszta kończy się buczeniem lub brakiem reakcji.
- Za cienki przewód - przy krótkim teście działa, ale przy dłuższej pracy pojawia się spadek napięcia.
- Brak diody gaszącej - szczególnie w DC rośnie ryzyko przepięć i zużycia styków przekaźnika.
- Zła geometria furtki - zaczep jest poprawnie podłączony, ale język zamka haczy o blachę i nie ma swobodnego ruchu.
- Zbyt szybkie zamknięcie prac - po zaszpachlowaniu i obrobieniu ściany zostaje problem, który można było wyłapać jednym testem więcej.
Ja najczęściej widzę dwa scenariusze: albo ktoś oszczędził na zasilaniu, albo zignorował mechanikę. W instrukcjach montażowych pojawia się nawet zakres korekty języczka rzędu 0-4 mm, i to nie bez powodu - kilka milimetrów potrafi zadecydować o tym, czy cały układ pracuje lekko, czy ociera się o własne limity. Kiedy te błędy są już znane, łatwiej zrobić sensowny test końcowy.
Jak sprawdzić instalację po montażu
Po montażu nie kończę pracy na tym, że „coś kliknęło”. Zaczynam od sprawdzenia samej mechaniki: furtka ma zamykać się bez tarcia, a zapadka musi wejść w zaczep bez dodatkowego dociskania. Dopiero później podaję impuls i patrzę, czy odblokowanie jest powtarzalne.
- Zamknij drzwi lub furtkę bez zasilania i sprawdź, czy wszystko pracuje lekko.
- Wysteruj otwarcie kilka razy z rzędu, nie tylko jeden raz.
- Sprawdź, czy czas otwarcia ustawiony w monitorze lub kontrolerze odpowiada realnemu działaniu zaczepu.
- Jeśli układ nie puszcza, najpierw sprawdź NO/NC, potem napięcie na końcu przewodu, a dopiero później sam zaczep.
- Jeśli element się grzeje albo wydaje nienaturalne dźwięki, przerwij test i wróć do zasilania oraz połączeń.
W domu jednorodzinnym bardzo pomaga też test „na sucho” przed ostatecznym wykończeniem ściany. Ja zawsze wolę zrobić kilka prób, zanim wszystko trafi pod tynk albo do docelowej obudowy, bo poprawka po zamknięciu bruzd jest już niepotrzebnie droga. To właśnie ten moment pokazuje, czy schemat został dobrze przemyślany, czy tylko ładnie narysowany.
Co warto przewidzieć, zanim zamkniesz instalację w ścianie
Jeśli robię instalację w nowym domu albo przy modernizacji furtki, zawsze zostawiam trochę rezerwy. Dwie wolne żyły, miejsce na zasilacz, dostęp serwisowy do bezpiecznika i krótki zapas przewodu przy puszce potrafią oszczędzić sporo czasu po odbiorze. To szczególnie ważne w nowoczesnym budownictwie, gdzie systemy wejściowe mają później dostać klawiaturę, czytnik albo dodatkowe sterowanie z aplikacji.
Praktycznie patrzę na to tak: dziś montujesz tylko zaczep, ale za rok możesz chcieć dołożyć kontrolę dostępu, drugi monitor albo prosty przycisk od strony ogrodu. Jeśli zostawisz porządną rezerwę, taka rozbudowa jest szybka i czysta. Właśnie dlatego przy instalacjach domowych bardziej cenię przewidywanie niż późniejsze gaszenie pożarów.
