W domu jednorodzinnym o jakości monitoringu bardzo często decyduje nie sama kamera, tylko kabel, jego długość i sposób prowadzenia. Dobry przewód do kamery monitoringu pozwala uniknąć spadków jakości obrazu, problemów z zasilaniem i przypadkowych zakłóceń, które wychodzą dopiero po montażu. Poniżej pokazuję, jakie typy okablowania mają sens w instalacjach domowych, kiedy wystarczy skrętka Cat5e, a kiedy lepiej sięgnąć po Cat6, ekranowanie albo koncentryk.
Najważniejsze wybory przy okablowaniu kamer domowych
- Do kamer IP najczęściej wybieram skrętkę Cat5e lub Cat6, bo jednocześnie przenosi dane i zasilanie PoE.
- Jeden odcinek miedzianej skrętki warto planować do 100 m, a bezpieczna praktyka to około 90 m trasy i 10 m zapasu na zakończenia.
- Na zewnątrz sprawdza się kabel odporny na UV i wilgoć, najlepiej w wersji STP, jeśli trasa biegnie blisko zakłóceń lub ma wyjść poza budynek.
- Koncentryk RG59 ma sens głównie przy systemach analogowych i przy modernizacji starej instalacji, której nie chcesz kuć od zera.
- Tani kabel CCA zwykle kusi ceną, ale w monitoringu domowym często generuje problemy większe niż oszczędność na starcie.
Jakie kable mają sens w domu

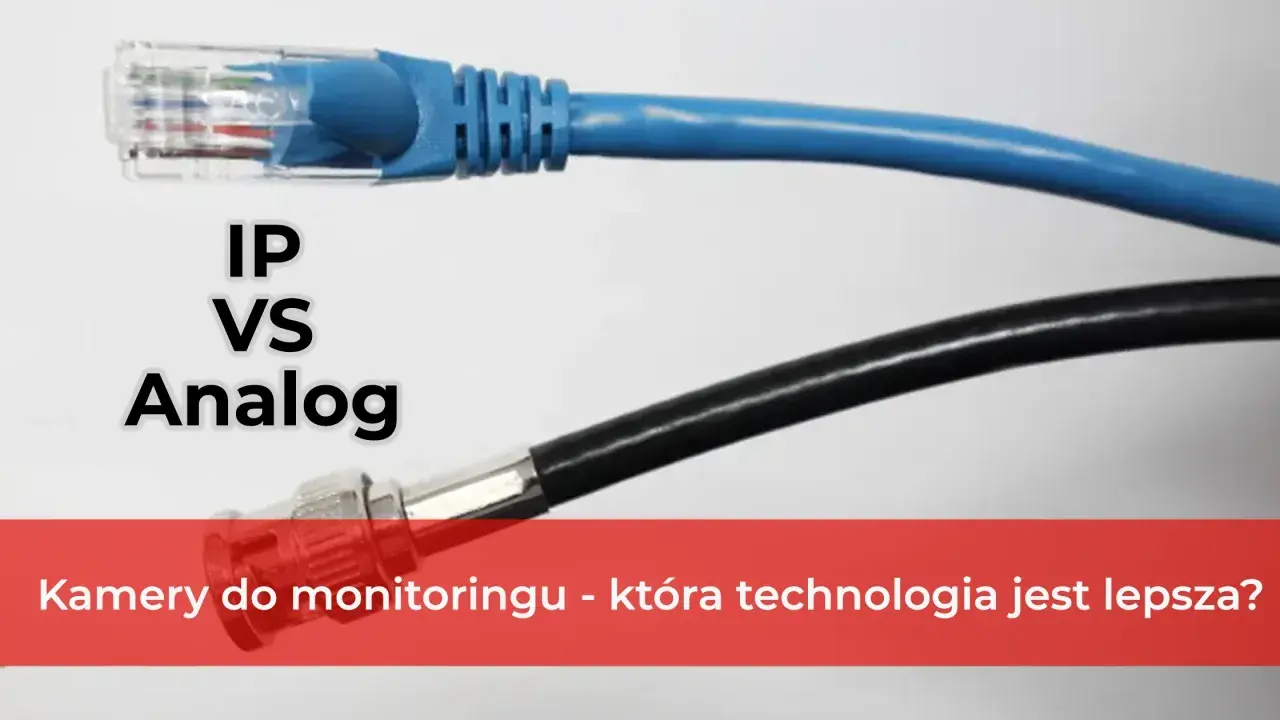

W praktyce wybór sprowadza się do tego, czy budujesz system IP, czy korzystasz z kamer analogowych. W nowych domach najczęściej wygrywa skrętka, bo daje prosty montaż, wygodne zasilanie PoE i łatwiejszą rozbudowę w przyszłości. W starszych instalacjach nadal spotyka się koncentryk, zwłaszcza gdy ktoś chce wykorzystać istniejące trasy bez kucia ścian.
| System | Najczęstszy kabel | Kiedy ma sens | Główne ograniczenie |
|---|---|---|---|
| Kamera IP | Cat5e lub Cat6 | Nowa instalacja domowa, PoE, łatwa rozbudowa | Jedna trasa nie powinna przekraczać 100 m |
| Kamera analogowa HD | RG59, czasem RG6 | Modernizacja starszego monitoringu | Oddzielne zasilanie i mniej wygodna rozbudowa |
| Istniejący tor koncentryczny | Koncentryk z adapterem do IP | Gdy chcesz uniknąć remontu i wykorzystać stare przewody | To rozwiązanie migracyjne, nie pierwszy wybór do nowej instalacji |
Jeśli dom jest dopiero na etapie budowy albo większego remontu, zwykle nie kombinuję: od razu planuję system IP i jedną porządną skrętkę do każdej kamery. Taki układ jest po prostu bardziej przewidywalny, a to prowadzi do najważniejszego pytania, czyli jaką skrętkę wybrać w praktyce.
Skrętka UTP albo FTP do kamer IP
Do monitoringu IP najczęściej wybieram skrętkę, bo jednym kablem da się przesłać obraz i zasilanie. Cisco przypomina, że przy PoE trzeba realnie liczyć się z limitem 100 m dla jednego odcinka, a w praktyce najlepiej zostawić sobie zapas długości na zakończenia i serwis. Dla typowego domu to nie problem, ale przy dłuższej trasie albo kamerze o większym poborze mocy robi się to kluczowe.
Cat5e czy Cat6
Cat5e wystarcza w wielu prostych instalacjach, szczególnie gdy odległości są krótkie, a kamery mają standardowy pobór mocy. Ja jednak częściej skłaniam się ku Cat6, bo daje większy zapas jakościowy i lepiej znosi sytuacje, w których po latach ktoś wymienia kamerę na mocniejszy model z lepszym IR, doświetleniem albo obrotową głowicą. Jeśli dziś oszczędzasz na kablu, a jutro chcesz wymienić sprzęt, różnica potrafi wyjść bokiem.
UTP, FTP i STP
UTP sprawdza się w zwykłych warunkach wewnątrz budynku, kiedy kabel nie biegnie w pobliżu źródeł zakłóceń. FTP albo STP dają lepszą ochronę, gdy trasa idzie po elewacji, przy garażu, wzdłuż instalacji elektrycznej albo po prostu w bardziej wymagającym środowisku. Axis podkreśla, że przy trasach prowadzonych na zewnątrz warto postawić na STP z poprawnym uziemieniem, a przy tym nie prowadzić skrętki równolegle do 230 V na długim odcinku.
Przeczytaj również: Monitoring domu - Jak wybrać, zamontować i nie wpaść w kłopoty
Dlaczego omijam CCA
Tanie kable CCA, czyli z aluminiową żyłą powlekaną miedzią, są kuszące tylko na etapie zakupu. W monitoringu domowym zyskuje się na nich niewiele, a ryzykuje spadkami napięcia, problemami z PoE i gorszą trwałością po kilku sezonach. Jeśli trasa jest krótka i kamera lekka, CCA czasem „zadziała”, ale ja nie traktuję tego jako rozwiązania godnego polecenia przy instalacji, która ma działać latami.
W skrętce ważny jest też przekrój i jakość wykonania. W praktyce dobrze sprawdza się przewód miedziany w standardzie instalacyjnym, najlepiej z żyłą pełną, bo lepiej nadaje się do stałego prowadzenia niż cienkie przewody patchcordowe. To właśnie ten wybór najczęściej decyduje, czy system będzie po prostu działał, czy będzie wymagał ciągłych poprawek.
Kabel koncentryczny ma sens głównie przy starszych systemach
Koncentryk RG59 albo RG6 wybiera się przede wszystkim wtedy, gdy system jest analogowy lub gdy chcesz wykorzystać już istniejące przewody. W nowym domu nie jest to mój pierwszy wybór, bo analog wymaga zwykle osobnego toru zasilania, a przy rozbudowie szybko robi się mniej wygodny niż IP na skrętce. Mimo to w modernizacjach koncentryk nadal ma mocny argument: nie trzeba kuć ścian tylko po to, żeby wymienić kamery.
W praktyce RG59 spotykam najczęściej przy klasycznym monitoringu CCTV, a RG6 wybiera się wtedy, gdy trzeba lepiej poradzić sobie z dłuższą trasą albo większym tłumieniem sygnału. Dla właściciela domu ważniejsze od samych oznaczeń jest to, że taki tor nie daje tej samej prostoty co PoE, ale bywa świetny tam, gdzie liczy się szybka modernizacja i ograniczenie remontu.
W rozwiązaniach przejściowych można też wykorzystać istniejący koncentryk jako nośnik dla IP, ale traktowałbym to jako etap pośredni, nie docelowy standard w nowym budynku. Właśnie dlatego przed zakupem kabla zawsze warto odpowiedzieć sobie na pytanie, jak prowadzić trasę wewnątrz i na zewnątrz domu, żeby później nie poprawiać całej instalacji.
Jak dobrać kabel do trasy wewnątrz i na zewnątrz
W domu jednorodzinnym to nie tylko kwestia rodzaju kabla, ale też tego, gdzie on leży. Inny przewód sprawdza się na poddaszu, inny pod elewacją, a jeszcze inny przy przejściu do garażu albo budynku gospodarczego. Najprostsza zasada jest taka: wewnątrz wystarczy porządny kabel instalacyjny, a na zewnątrz potrzebujesz wersji przygotowanej na wilgoć, temperaturę i promieniowanie UV.
- Wewnątrz budynku - wybieram standardową skrętkę instalacyjną i zostawiam trochę zapasu w puszce lub przy kamerze.
- Na elewacji - biorę przewód outdoor z odporną powłoką, bo zwykły kabel nie lubi słońca, mrozu i deszczu.
- Przy dłuższej trasie - stawiam na STP i pilnuję poprawnego uziemienia, zwłaszcza gdy trasa wychodzi poza budynek.
- Blisko instalacji 230 V - nie prowadzę równolegle długiego odcinka, bo to prosta droga do zakłóceń.
- W przejściu między budynkami - rozważam dodatkową ochronę mechaniczną, najlepiej w rurze lub peszlu osłonowym.
Warto też pamiętać o prostym szczególe, który często jest pomijany na etapie remontu: kabel ma nie tylko dotrzeć, ale ma jeszcze dać się później serwisować. Dwa metry zapasu w newralgicznym punkcie potrafią uratować montaż, kiedy trzeba poprawić zacisk, wymienić końcówkę albo lekko zmienić pozycję kamery.
Najczęstsze błędy, które później psują obraz
Przy monitoringu domowym widzę wciąż te same potknięcia. Najdroższe nie są wcale kamery, tylko poprawki po źle poprowadzonym kablu. Jeśli chcesz uniknąć powtórki, zwróć uwagę na kilka rzeczy, które realnie mają znaczenie.
- Wybór kabla CCA - oszczędność na starcie jest niewielka, a ryzyko problemów z PoE i stabilnością duże.
- Przekroczenie 100 m - przy IP i PoE to granica, której nie warto ignorować, bo potem zaczynają się losowe restarty i spadki napięcia.
- Prowadzenie obok 230 V - długi równoległy odcinek może wywoływać zakłócenia, szczególnie w bardziej wymagających trasach.
- Źle zarobione końcówki - kiepski zacisk potrafi zepsuć nawet dobry kabel, a to jedna z najbardziej irytujących usterek w praktyce.
- Brak ochrony na zewnątrz - woda, UV i naprężenia mechaniczne robią swoje, jeśli przewód nie jest do tego przygotowany.
- Brak planu serwisowego - gdy wszystko jest dociśnięte na styk, każda późniejsza zmiana kończy się rozbieraniem połowy instalacji.
Ja podchodzę do tego dość prosto: jeśli instalacja ma działać bezobsługowo przez lata, kabel trzeba dobrać nie „na oko”, tylko pod realną trasę i warunki pracy. To prowadzi do najbardziej praktycznego pytania całego tematu, czyli co wybrałbym w konkretnych scenariuszach domowych.
Jak planuję okablowanie w typowym domu jednorodzinnym
Przy domu jednorodzinnym nie ma sensu komplikować projektu bardziej, niż trzeba. Zwykle wygrywa układ gwiazdy, czyli osobny przewód do każdej kamery, prowadzony do jednego punktu z PoE. Taki schemat ułatwia diagnostykę, rozbudowę i późniejsze prace serwisowe, a przy dobrze dobranym kablu nie wymaga żadnych sztuczek.
| Sytuacja | Co wybieram | Dlaczego |
|---|---|---|
| Nowy dom, 2-4 kamery na elewacji | Cat6 z pełnej miedzi | Jest zapas jakości, proste PoE i lepsza perspektywa na przyszłą wymianę kamer |
| Krótkie trasy wewnątrz budynku | Cat5e z pełnej miedzi | Wystarcza technicznie, jeśli odcinki są krótkie i nie ma trudnych warunków |
| Elewacja, garaż, altana, inne trasy zewnętrzne | Cat6 STP w wersji outdoor | Lepsza odporność na warunki zewnętrzne i większy spokój przy zakłóceniach |
| Stary system analogowy w ścianach | RG59 lub RG6 | Najłatwiej wykorzystać istniejącą trasę bez remontu całego domu |
| Odcinek zbliżony do 100 m | Przeprojektowanie trasy albo punkt pośredni | Lepiej skrócić odcinek niż liczyć na cud przy zasilaniu i transmisji |
Nie kupowałbym Cat6A tylko dlatego, że brzmi bardziej prestiżowo. W domu ważniejsze są miedziana żyła, poprawny montaż, odpowiednia trasa i zapas na zasilanie niż sama etykieta na pudełku. Jeśli te elementy są dopięte, monitoring działa stabilnie, a to w praktyce liczy się najbardziej.
Gdybym dziś prowadził przewody w domu od zera
Gdybym projektował monitoring w nowym domu, zacząłbym od skrętki Cat6 z pełnej miedzi i od razu zaplanował osobny tor do każdej kamery. Na zewnątrz brałbym wersję outdoor, a tam, gdzie kabel wychodzi poza budynek albo biegnie przy bardziej wymagającej instalacji, wybrałbym STP z poprawnym uziemieniem. Taki układ jest może mniej efektowny na etapie zakupów, ale później oszczędza najwięcej czasu.
Jeśli w ścianach już siedzi koncentryk i remont byłby zbyt kosztowny, sens ma jego wykorzystanie zamiast pochopnej wymiany wszystkiego. Jeśli jednak instalacja dopiero powstaje, najrozsądniej postawić na porządną skrętkę, dobrze rozplanowane trasy i jeden centralny punkt zasilania PoE. W monitoringu domowym to właśnie taki praktyczny wybór najczęściej daje najlepszy efekt, bez zbędnego przeciążania projektu technicznymi detalami.
