Dobór przewodów do gniazd w domu wydaje się prosty, ale w praktyce decyduje o tym bezpieczeństwo, wygoda i przyszłe możliwości instalacji. Najprostsza odpowiedź na pytanie, jakie kable do gniazdek wybrać, brzmi: do standardowych obwodów najczęściej stosuje się miedziany przewód 3x2,5 mm², lecz przy kuchni, garażu, długich odcinkach i większych odbiornikach trzeba spojrzeć szerzej niż na sam przekrój. Poniżej rozkładam temat na czynniki pierwsze, bez zbędnej teorii, ale z konkretem, który przydaje się przy remoncie albo budowie domu.
Najczęściej do zwykłych gniazd wybiera się miedź 3x2,5 mm²
- Standardowy obwód gniazd w domu opiera się zwykle na przewodzie miedzianym 3x2,5 mm².
- Przy zabezpieczeniu 16 A taki obwód ma teoretycznie do 3680 W przy 230 V, ale w praktyce warto zostawić zapas.
- Przewody 3x1,5 mm² zostawiam do oświetlenia lub lekkich obciążeń, nie do zwykłych gniazd.
- YDY i YDYp są typowe dla instalacji stałych; przewody elastyczne służą raczej do sprzętów i połączeń ruchomych.
- W kuchni, łazience i na długich trasach często trzeba przewidzieć osobny obwód albo większy przekrój.
- Najwięcej problemów robi nie sam przewód, tylko zbyt słabe zabezpieczenie i źle rozdzielone obwody.
Do zwykłych gniazd w domu najrozsądniejszy jest przewód 3x2,5 mm²
W instalacji gniazdowej liczy się przede wszystkim miedź i trzy żyły: fazowa, neutralna oraz ochronna. Taki układ daje sensowny zapas dla typowych odbiorników domowych, a jednocześnie nie komplikuje montażu bardziej niż trzeba. W nowych domach i mieszkaniach to dla mnie punkt wyjścia, a nie opcja dodatkowa.
Przewód 3x1,5 mm² kojarzy się wielu osobom z instalacją domową, ale ja traktuję go głównie jako rozwiązanie do oświetlenia lub lekkich obciążeń. Do zwykłych gniazd jest po prostu zbyt bliski granicy komfortu, zwłaszcza gdy w grę wchodzą czajnik, mikrofalówka, odkurzacz albo grzejnik elektryczny.
| Przekrój | Gdzie ma sens | Mój komentarz |
|---|---|---|
| 3x1,5 mm² | Oświetlenie, lekkie obwody | Do standardowych gniazd nie jest moim wyborem. |
| 3x2,5 mm² | Zwykłe gniazda 230 V | Najbezpieczniejszy i najczęściej stosowany punkt startowy. |
| 3x4 mm² | Dłuższe trasy, większe obciążenie, pojedyncze mocniejsze urządzenie | Ma sens po sprawdzeniu spadku napięcia i zabezpieczeń. |
| 5x2,5 mm² | Obwody z dodatkowymi żyłami lub rozwiązania trójfazowe | To nie jest „lepszy kabel do wszystkiego”. |
Przy 230 V i zabezpieczeniu 16 A taki obwód ma teoretycznie do 3680 W, ale przy pracy ciągłej nie traktuję tego jako pełnego limitu. Dla czajnika, mikrofalówki czy małej nagrzewnicy to nadal ma znaczenie, bo kilka mocnych urządzeń potrafi zapełnić obwód szybciej, niż się wydaje. Sam przekrój to jednak nie wszystko, bo równie ważny jest typ przewodu i sposób ułożenia.

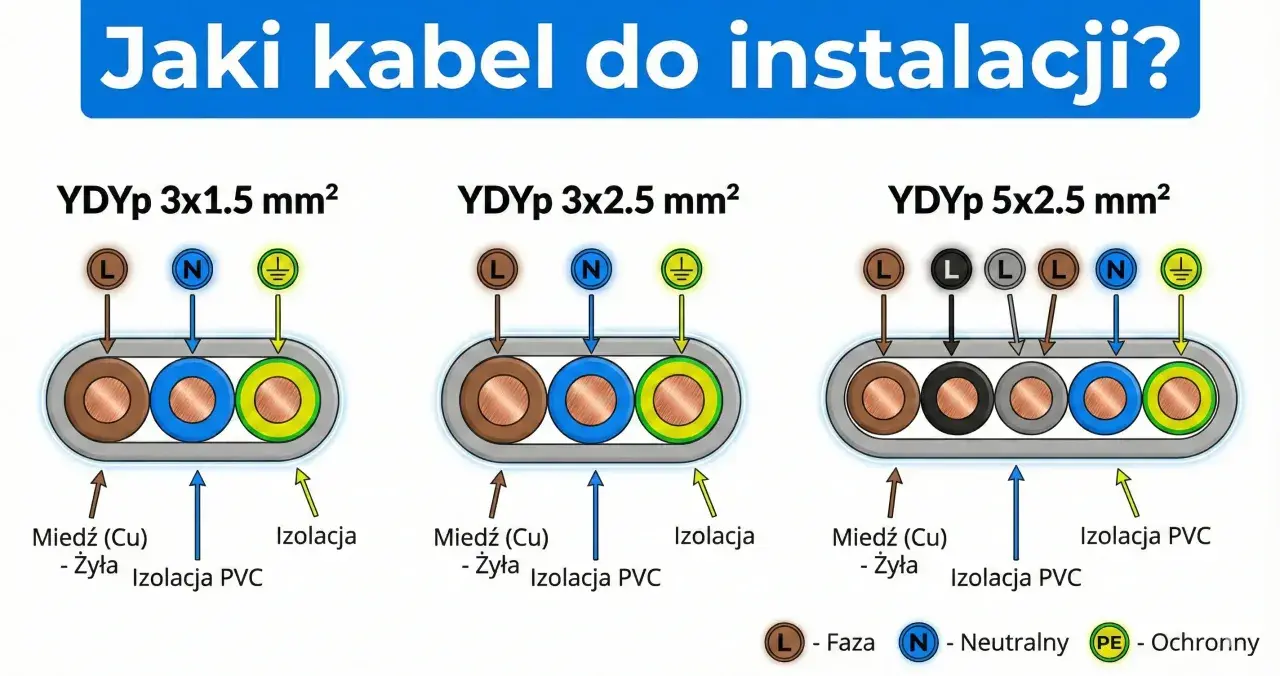

YDY, YDYp i przewód elastyczny to nie to samo
W rozmowie potocznej każdy mówi o „kablu”, ale w instalacji stałej w ścianie najczęściej pracuje się na przewodach instalacyjnych. YDY i YDYp to dwa najpopularniejsze warianty w domach jednorodzinnych i mieszkaniach. Oba są miedziane, ale różnią się kształtem i wygodą układania, co ma znaczenie przy bruzdach, peszlach, puszkach i ciasnych przejściach.
| Oznaczenie | Co oznacza w praktyce | Gdzie najczęściej używam |
|---|---|---|
| YDY | Przewód o okrągłym przekroju, wygodny w wielu typach prowadzenia | Trasy w rurkach, peszlach i miejscach, gdzie łatwiej pracować z przewodem okrągłym |
| YDYp | Przewód płaski, łatwiejszy do ułożenia pod tynkiem | Bruzdy, ściany i miejsca, gdzie liczy się płaska forma |
| OWY / przewód elastyczny | Przewód miękki, przeznaczony do połączeń ruchomych | Sprzęty, przedłużacze, połączenia, które mają się uginać lub przemieszczać |
Kiedy trzeba pomyśleć o grubszym przewodzie albo osobnym obwodzie
W kuchni, łazience i garażu problemem nie jest samo gniazdo, tylko suma odbiorników. Czajnik, ekspres, mikrofalówka i zmywarka nie muszą pracować jednocześnie, ale instalacja powinna być na taki scenariusz gotowa. Jeśli jeden obwód ma obsługiwać kilka mocnych urządzeń albo długi odcinek przewodu, 2,5 mm² może być nadal poprawne, ale już nie zawsze wystarczająco komfortowe.
- Kuchnia - zwykłe gniazda robocze na blacie zwykle prowadzę osobnym obwodem, a piekarnik, zmywarkę czy płytę planuję oddzielnie.
- Łazienka - tu ważna jest nie tylko moc, ale też ochrona różnicowoprądowa i osprzęt dopasowany do strefy wilgotnej.
- Garaż i warsztat - elektronarzędzia, kompresor czy grzejnik potrafią długo pracować pod obciążeniem, więc zapas przekroju i osobna linia szybko się zwracają.
- Długi odcinek - im dalej od rozdzielnicy, tym większe znaczenie ma spadek napięcia, czyli strata napięcia na trasie przewodu.
Jeżeli od rozdzielnicy do punktu poboru jest naprawdę daleko, elektryk powinien to policzyć, a nie zgadywać. Przy dużym obciążeniu i dłuższej trasie 4 mm² bywa rozsądniejsze niż upieranie się przy 2,5 mm², ale na krótkim, zwykłym obwodzie nie ma sensu przewymiarowywać instalacji na ślepo. Z tego właśnie powodu projekt obwodów jest ważniejszy niż sama średnica przewodu.
Jak dzielę obwody gniazd w domu, żeby instalacja była wygodna i bezpieczna
Ja planuję obwody od urządzeń, a nie od liczby pomieszczeń. To prostsze i zwykle bardziej uczciwe wobec instalacji, bo kuchnia z małym aneksem potrafi obciążyć sieć mocniej niż całe pokoje dzienne razem wzięte. Dobrze rozpisany plan od razu pokazuje, gdzie trzeba dać osobną linię, a gdzie wystarczy rozdzielenie na kilka mniejszych obwodów.
- Najpierw wydzielam urządzenia stałe: piekarnik, zmywarkę, pralkę, bojler, płytę grzewczą, klimatyzator.
- Później rozdzielam gniazda robocze od ogólnych, czyli na przykład blat kuchenny osobno od salonu.
- Na końcu sprawdzam, czy rozdzielnica ma miejsce na dodatkowy obwód rezerwowy.
W praktyce bardzo pomaga też wyłącznik różnicowoprądowy 30 mA na obwodach gniazdowych. Nie zastępuje on poprawnego przewodu ani dobrego projektu, ale wyraźnie podnosi poziom ochrony użytkownika. W łazience i na zewnątrz zwracam dodatkowo uwagę na klasę osprzętu oraz strefy montażu, bo tam detale mają większe znaczenie niż w salonie. Gdy plan jest zrobiony rozsądnie, kolejny krok to unikanie typowych błędów przy zakupie i montażu.
Najczęstsze błędy, które wychodzą dopiero po odbiorze
Najgorsze decyzje zwykle nie są spektakularne. To drobne skróty, które po kilku miesiącach kończą się wybiciem zabezpieczenia, grzejącym się gniazdem albo przedłużaczem w kuchni używanym na stałe. I właśnie te skróty widuję najczęściej przy remontach mieszkań oraz w domach, gdzie instalację robiono „ekonomicznie”.
- Przewód 3x1,5 mm² do gniazd - oszczędność jest pozorna, bo później brakuje zapasu na normalne domowe obciążenie.
- Jeden obwód na zbyt wiele pomieszczeń - salon i kuchnia na tej samej linii brzmią wygodnie na etapie projektu, ale w eksploatacji szybko robi się ciasno.
- Przewód elastyczny w ścianie - to częsty błąd amatorski; stała instalacja wymaga przewodu przeznaczonego do takiego zastosowania.
- Ignorowanie długości trasy - długi obwód z dużym poborem potrafi mieć odczuwalny spadek napięcia, nawet jeśli przekrój „na papierze” wygląda dobrze.
- Złe dopasowanie zabezpieczenia - sam przewód nie wystarczy, bo to zabezpieczenie ma go chronić, a nie odwrotnie.
Jeśli ktoś proponuje „zostawmy tak, bo zawsze tak się robiło”, traktuję to jako sygnał do drugiej opinii. W elektryce rutyna bywa wygodna, ale nie zawsze bezpieczna. Dlatego przed zakupem materiału sprawdzam jeszcze kilka rzeczy, które na etapie budowy często są pomijane.
Na co patrzę przed zakupem przewodu i odbiorem instalacji
Przed zamówieniem materiału sprawdzam cztery rzeczy: materiał żyły, przekrój, warunki ułożenia i zgodność z zabezpieczeniem. To wystarcza, żeby uniknąć większości rozczarowań przy montażu. Dodatkowo patrzę, czy instalacja ma sens nie tylko dziś, ale też za kilka lat, kiedy w domu zwykle przybywa sprzętów, a nie ubywa.
- Miedź zamiast aluminium - w nowych obwodach gniazdowych wybór jest dla mnie oczywisty.
- Odpowiednia liczba żył - standardowo 3, ale przy bardziej rozbudowanych układach może być potrzebne 5.
- Warunki prowadzenia - pod tynkiem, w peszlu, w listwie, w garażu czy na zewnątrz.
- Zabezpieczenie i osprzęt - 16 A to częsty punkt odniesienia, ale finalnie liczy się cały układ, nie sam numer na wyłączniku.
Jeżeli mam zamknąć temat jednym zdaniem, to do standardowych gniazd w domu stawiam na miedziany przewód 3x2,5 mm², a całą resztę dobieram już pod konkretne obciążenie i długość trasy. To właśnie ten drugi krok odróżnia poprawną instalację od instalacji, która tylko na pierwszy rzut oka wygląda dobrze.
