Dobrze ustawiona krzywa grzewcza dla grzejników decyduje o tym, czy instalacja reaguje płynnie na mróz, czy tylko bezsensownie podbija temperaturę wody i rachunki. W tym artykule pokazuję, jak odczytać zależność między temperaturą zewnętrzną a pracą grzejników, jak dobrać sensowny punkt startowy i po czym poznać, że regulacja jest za wysoka albo za niska. Dorzucam też praktyczne wskazówki dla domów po termomodernizacji, starszych mieszkań i instalacji współpracujących z pompą ciepła.
Najważniejsze zasady regulacji grzejników w jednym miejscu
- Krzywa grzewcza steruje temperaturą wody zasilającej instalację w zależności od temperatury na zewnątrz.
- W systemie grzejnikowym im chłodniej na dworze, tym wyższa temperatura zasilania jest potrzebna do utrzymania komfortu.
- Jako punkt startowy dla nowych i dobrze ocieplonych domów zwykle sprawdza się niższa krzywa, a dla starszych budynków wyższa.
- Najpierw poprawia się nachylenie krzywej, a dopiero potem jej poziom, jeśli problem jest stały niezależnie od pogody.
- Zmian nie ocenia się po godzinie, tylko po co najmniej 24 godzinach, a przy ciężkiej konstrukcji nawet dłużej.
- Na efekt równie mocno wpływają odpowietrzenie, równoważenie hydrauliczne i nastawy zaworów termostatycznych.

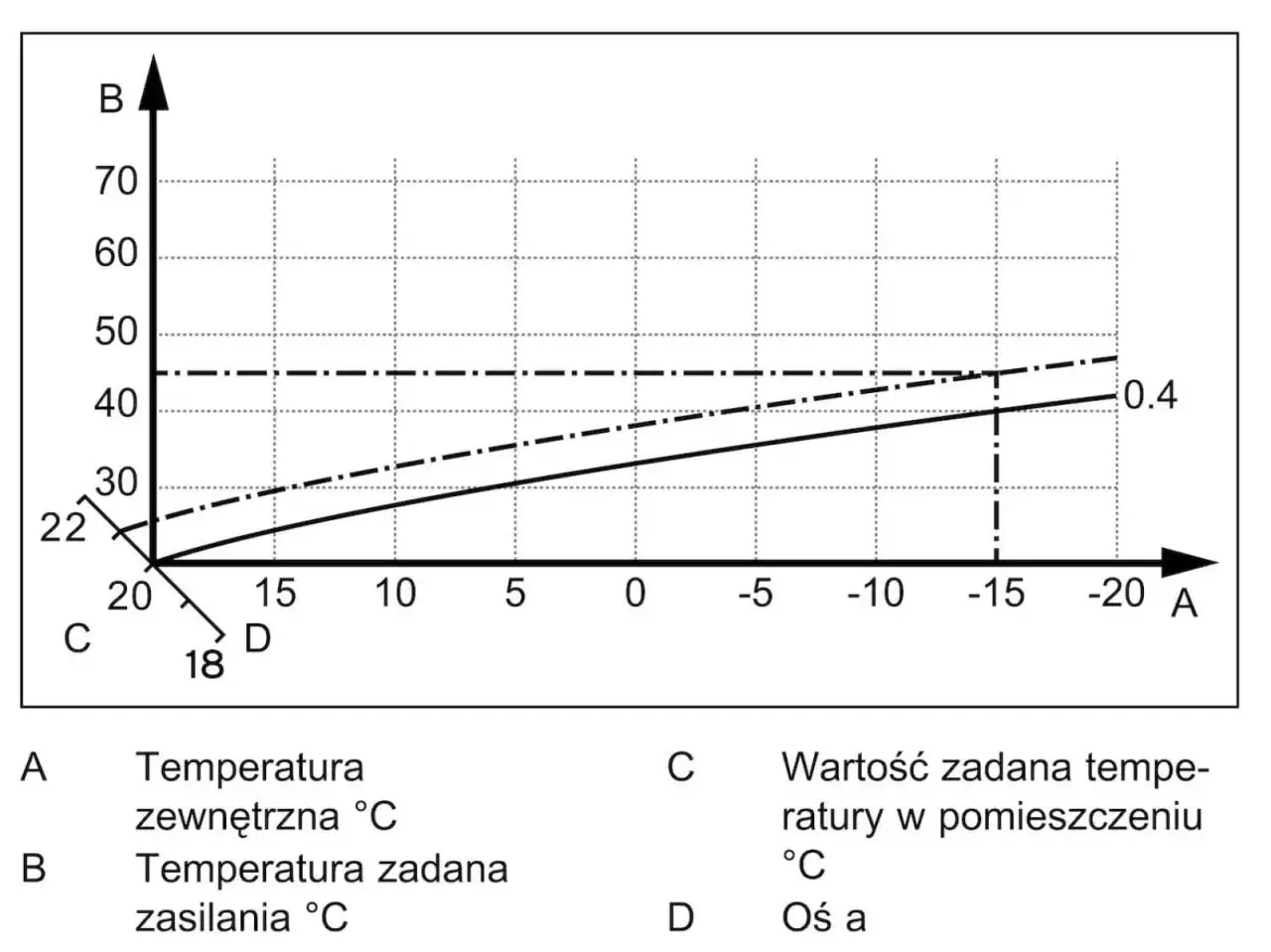

Jak działa krzywa grzewcza w instalacji z grzejnikami
Najprościej mówiąc, krzywa grzewcza opisuje, jak bardzo kocioł albo pompa ciepła ma podnieść temperaturę wody w instalacji, gdy na zewnątrz robi się chłodniej. To nie jest „magiczna liczba”, tylko reguła sterowania, dzięki której grzejniki dostają tyle ciepła, ile realnie potrzebuje budynek. W praktyce mówimy o relacji między temperaturą zewnętrzną a temperaturą zasilania, a nie o samej temperaturze pokoju.W instalacji grzejnikowej to ważne, bo grzejnik oddaje więcej ciepła wtedy, gdy płynie przez niego cieplejsza woda. Gdy na dworze spada temperatura, regulator podnosi temperaturę zasilania, a gdy robi się łagodniej, ją obniża. Taki sposób pracy jest po prostu bardziej ekonomiczny niż utrzymywanie jednej, wysokiej temperatury przez całą zimę.
Jeżeli chcesz czytać wykres bez technicznego chaosu, zapamiętaj jedno: nachylenie mówi, jak szybko rośnie temperatura zasilania przy spadku temperatury zewnętrznej, a poziom krzywej przesuwa całą charakterystykę w górę albo w dół. To rozróżnienie później bardzo ułatwia regulację, bo inne korekty robi się dla problemu pojawiającego się tylko przy mrozie, a inne dla sytuacji, gdy w domu jest po prostu za ciepło albo za chłodno przez cały sezon. Z tej logiki łatwo przejść do wyboru sensownego punktu startowego.
| Warunki na zewnątrz | Co robi dobra regulacja | Co zwykle dzieje się w domu |
|---|---|---|
| Temperatura dodatnia | Obniża temperaturę zasilania | Grzejniki są ciepłe, ale nie przegrzewają pomieszczeń |
| Lekki mróz | Podnosi temperaturę wody umiarkowanie | Komfort utrzymuje się bez gwałtownych skoków pracy instalacji |
| Silny mróz | Wyraźnie zwiększa temperaturę zasilania | Grzejniki oddają więcej mocy, a pomieszczenia nie wychładzają się nocą |

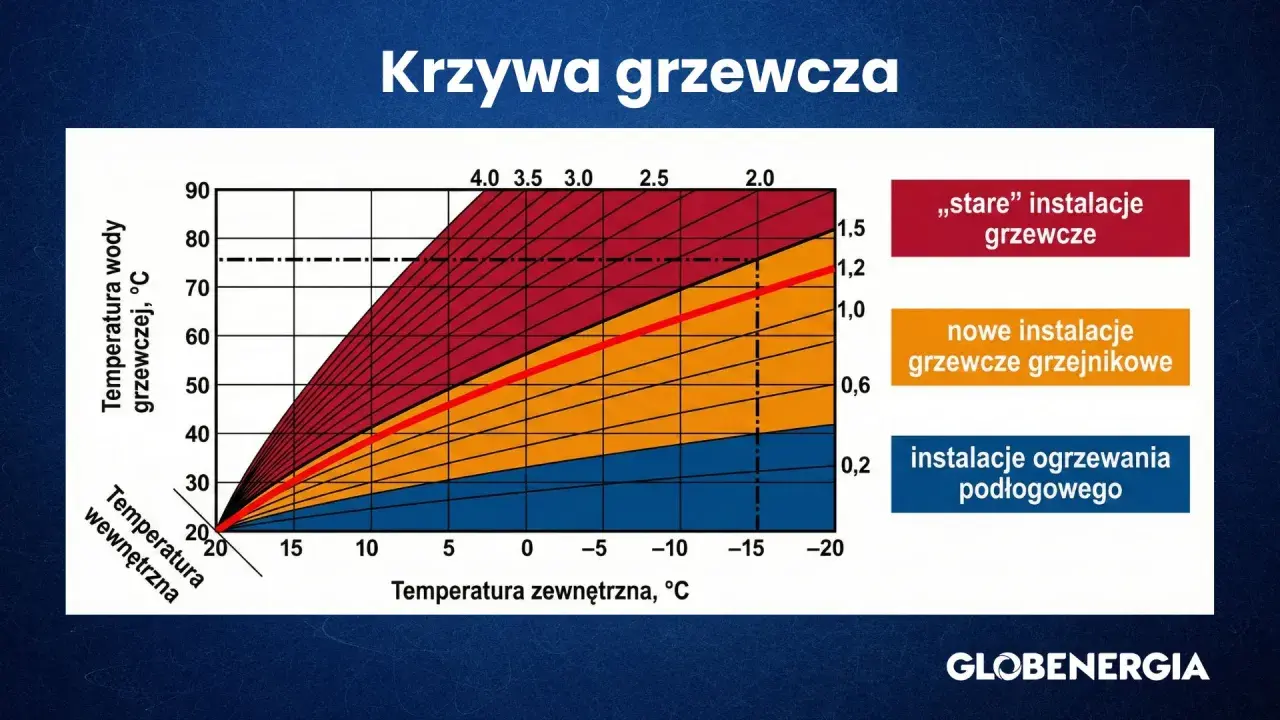

Jak dobrać wstępne ustawienie do budynku i rodzaju grzejników
W punkcie wyjścia patrzę nie na samą pogodę, tylko na budynek. To on mówi najwięcej: ile ma strat ciepła, jak duże są grzejniki i czy instalacja jest zasilana kotłem gazowym, czy pompą ciepła. W dobrze ocieplonym domu z przewymiarowanymi grzejnikami da się zejść z temperaturą zasilania niżej, a w starym budynku z małymi grzejnikami często trzeba zacząć ostrożniej i dopuścić wyższe wartości.
| Typ budynku lub instalacji | Rozsądny punkt startowy | Co to zwykle oznacza w praktyce |
|---|---|---|
| Nowy, dobrze ocieplony dom | 0,4–0,8 | Niska temperatura zasilania, stabilna praca i mniejsze zużycie energii |
| Dom po częściowej modernizacji | 0,7–1,0 | Zwykle trzeba trochę „dowieźć” mocy w chłodne dni, ale bez przesady |
| Starszy budynek z klasycznymi grzejnikami | 1,0–1,3 | Instalacja często potrzebuje wyraźniej wyższej temperatury wody |
| Słabo ocieplony budynek lub małe grzejniki | 1,3–1,5 i więcej | To sygnał, że sama regulacja może nie wystarczyć i warto sprawdzić źródło problemu |
Te widełki traktuję jako punkt startowy, a nie twardą normę. W praktyce najlepiej sprawdza się podejście ostrożne: zacząć niżej, obserwować zachowanie domu i dopiero potem podnosić parametry, jeśli pomieszczenia nie dochodzą do zadanej temperatury. Dla instalacji grzejnikowej to zwykle bezpieczniejsze niż wrzucenie od razu zbyt wysokiej nastawy, bo późniejsza korekta w dół bywa trudniejsza do wyczucia. Właśnie dlatego kolejny krok to nie „kręcenie na oko”, tylko krótki, metodyczny test.
Jak wyregulować krzywą bez zgadywania
Ja zaczynam od ustawienia bazowego i zostawiam instalację w spokoju na tyle długo, żeby dom zdążył zareagować. W lekkim budynku wystarczy zwykle dobowa obserwacja, ale przy ciężkich ścianach i dużej bezwładności cieplnej rozsądniej dać sobie 2 dni. Zbyt częste poprawki tylko mieszają obraz i utrudniają ocenę, czy problemem jest sama krzywa, czy coś innego w instalacji.
Nachylenie i poziom to dwie różne korekty
Nachylenie zmienia tempo reakcji na pogodę. Jeżeli przy lekkim mrozie jest jeszcze dobrze, ale przy większym chłodzie dom zaczyna się wychładzać, to zwykle podnoszę właśnie nachylenie. Poziom krzywej przesuwa całą charakterystykę w górę lub w dół i przydaje się wtedy, gdy w całym zakresie temperatur jest po prostu za ciepło albo za zimno.
| Objaw | Co najczęściej zmieniam | Dlaczego |
|---|---|---|
| Za chłodno tylko podczas mrozu | Podnoszę nachylenie | Instalacja nie dostarcza dość ciepła przy niskiej temperaturze zewnętrznej |
| Za ciepło tylko przy mniejszym chłodzie | Obniżam nachylenie | Krzywa reaguje zbyt agresywnie na niewielki spadek temperatury |
| W domu stale za ciepło albo stale za zimno | Koryguję poziom krzywej | Problem dotyczy całego zakresu pracy, nie tylko skrajnych warunków |
- Ustaw sensowny punkt startowy dla typu budynku.
- Otwórz na czas testu termostaty w reprezentacyjnym pomieszczeniu, żeby nie fałszowały wyniku.
- Poczekaj co najmniej 24 godziny, a najlepiej dłużej, jeśli budynek ma dużą bezwładność.
- Jeśli jest za chłodno tylko przy mrozie, podnieś nachylenie o jeden krok.
- Jeśli jest za ciepło prawie zawsze, obniż poziom krzywej.
- Po kolejnej dobie sprawdź efekt i dopiero wtedy zdecyduj, czy coś poprawiać dalej.
Takie podejście jest nudne, ale skuteczne. W ogrzewaniu najwięcej psuje nie sama technologia, tylko nerwowe kręcenie parametrami co kilka godzin. Jeśli instalacja zdąży się ustabilizować, łatwiej zobaczyć prawdziwy efekt każdej zmiany. To prowadzi do kolejnej sprawy, czyli do błędów, które najczęściej sprawiają, że nawet dobrze dobrana krzywa nie daje oczekiwanego efektu.
Jakie błędy najczęściej rozjeżdżają komfort i rachunki
W praktyce najczęściej przegrywa nie sama krzywa, tylko otoczenie, w którym ona pracuje. Można mieć przyzwoite ustawienie, a i tak odczuwać dyskomfort, jeśli instalacja jest zapowietrzona, grzejniki są źle zrównoważone albo zawory termostatyczne nie współpracują z regulacją pogodową. Wtedy użytkownik zwykle myśli, że „ogrzewanie jest do niczego”, a problem leży gdzie indziej.- Zbyt wysoka krzywa - grzejniki robią się za gorące, zawory termostatyczne zamykają przepływ, a źródło ciepła zaczyna pracować bardziej nerwowo.
- Zbyt częste korekty - instalacja nie ma czasu pokazać realnej reakcji, więc każda zmiana wygląda jak nietrafiona.
- Brak równoważenia hydraulicznego - jedne grzejniki dostają za dużo wody, inne za mało, więc jedne pokoje przegrzewają się, a inne pozostają chłodne.
- Zapowietrzenie lub brudne filtry - ograniczają przepływ i potrafią zniekształcić cały obraz regulacji.
- Za duże obniżenia nocne - budynek rano musi nadrabiać straty, co często daje gorszy komfort i większe zużycie energii niż łagodniejsza praca.
- Brak korekty po remoncie - wymiana okien, ocieplenie ścian albo zmiana źródła ciepła prawie zawsze wymaga nowego ustawienia.
Na tym etapie dobrze pamiętać, że hydroniczne równoważenie instalacji potrafi zwiększyć efektywność nawet o 15 procent. To nie jest detal dla perfekcjonistów, tylko realny wpływ na to, czy grzejniki dostają wodę równomiernie i czy krzywa grzewcza w ogóle może pracować tak, jak zaprojektowano. Gdy balans jest zły, nawet najlepsza regulacja pogodowa ma ograniczone pole manewru. Z tego samego powodu po termomodernizacji albo zmianie źródła ciepła warto wrócić do ustawień od zera.
Co zmienia modernizacja budynku i źródła ciepła
Po ociepleniu ścian, wymianie okien albo uszczelnieniu przegród zapotrzebowanie na ciepło spada i krzywa zwykle też powinna zejść w dół. To jeden z tych momentów, kiedy wiele osób niepotrzebnie zostawia stare ustawienia, a potem dziwi się, że dom robi się za ciepły i instalacja zaczyna marnować energię. W budynkach po modernizacji niższa temperatura zasilania nie jest wadą, tylko naturalnym skutkiem mniejszych strat.Podobnie jest po zmianie źródła ciepła. Kocioł kondensacyjny z reguły lubi niższe temperatury powrotu, a pompa ciepła jest jeszcze bardziej wrażliwa na wysoką temperaturę zasilania. Dlatego przy grzejnikach trzeba patrzeć nie tylko na komfort, ale też na to, czy emitery mają dość dużą powierzchnię, żeby oddać potrzebną moc przy niższej temperaturze wody. Jeśli nie mają, sama korekta krzywej nie wystarczy i trzeba rozważyć większe grzejniki albo inną hydraulikę układu.
| Sytuacja po modernizacji | Najczęstsza reakcja | Na co zwrócić uwagę |
|---|---|---|
| Lepsza izolacja budynku | Obniżenie krzywej | Dom szybciej trzyma temperaturę, więc nie potrzebuje tak wysokiej wody |
| Wymiana kotła na kondensacyjny | Stabilizacja i delikatna korekta w dół | Zbyt wysoka temperatura zasilania ogranicza sens pracy kondensacyjnej |
| Przejście na pompę ciepła | Jeszcze dokładniejsze strojenie krzywej | Im niższa temperatura zasilania, tym zwykle lepsza efektywność całego układu |
| Nowe zawory i termostaty | Sprawdzenie równowagi całej instalacji | Lepsza automatyka ujawnia błędy, które wcześniej były maskowane |
Co sprawdzić przed sezonem, żeby instalacja reagowała przewidywalnie
Gdybym miał ograniczyć całą tematykę do kilku punktów kontrolnych, zacząłbym od odpowietrzenia grzejników i sprawdzenia filtrów. Potem patrzę na czujnik zewnętrzny, bo jeśli wisi w złym miejscu, krzywa grzewcza dostaje fałszywe dane i cała automatyka zaczyna mylić tropy. Dopiero potem wracam do nastaw i oceniam, czy rzeczywiście trzeba podnieść lub obniżyć krzywą, czy problem leży w przepływie, zaworach albo samych grzejnikach.
W dobrze działającej instalacji grzejniki nie powinny być raz lodowate, raz bardzo gorące bez wyraźnego powodu. Jeśli tak się dzieje, nie zaczynam od wymiany urządzenia, tylko od uporządkowania podstaw: hydrauliki, czystości układu i sensownego profilu pracy. To właśnie one najczęściej decydują o tym, czy ogrzewanie jest wygodne, czy tylko wygląda dobrze na panelu sterownika.
