W praktyce oznaczenia grzejników mówią więcej, niż się wydaje. Z jednego kodu można odczytać budowę, sposób podłączenia, wymiary i orientacyjną moc, czyli wszystko to, co decyduje, czy model pasuje do instalacji i czy da się go sensownie zamontować po remoncie. Poniżej rozkładam najważniejsze symbole na proste reguły, żeby łatwiej było porównać oferty i uniknąć kosztownej pomyłki.
Najpierw sprawdź typ, podłączenie i moc, bo to one decydują, czy grzejnik pasuje do instalacji
- Typ grzejnika mówi, ile ma płyt i konwektorów, a więc jaką ma budowę i potencjał grzewczy.
- Litery C i V odnoszą się do sposobu podłączenia, nie do jakości wykonania.
- Moc katalogowa bywa podana dla konkretnych parametrów, najczęściej 75/65/20°C lub w zapisie Δt50.
- Wymiary zapisane w milimetrach trzeba czytać razem z głębokością, nie tylko z długością.
- Przy niższych temperaturach zasilania nominalna moc z katalogu może okazać się zbyt optymistyczna.
Jak czytać kod grzejnika bez zgadywania
Najbezpieczniej zacząć od tabliczki znamionowej albo karty produktu. Kod zwykle składa się z liter, cyfr i wymiarów: litery opisują podłączenie, liczby budowę, a zapis w milimetrach pokazuje rozmiar. Ja zawsze patrzę na te dane w tej kolejności, bo wtedy od razu wiem, czy porównuję ten sam typ urządzenia, czy tylko podobnie wyglądający model.
| Element kodu | Znaczenie | Co z tego wynika |
|---|---|---|
| C | Podłączenie boczne | Pasuje do wielu starszych instalacji i ułatwia wymianę bez większych przeróbek. |
| V | Podłączenie dolne | Lepsze przy nowoczesnych układach i estetycznym prowadzeniu rur. |
| 500x1000 | Wysokość i długość w milimetrach | Trzeba to czytać razem z głębokością, bo sam wymiar czoła nie mówi wszystkiego. |
| 75/65/20°C | Parametry pracy grzejnika | To punkt odniesienia dla mocy katalogowej. |
| Δt50 | Różnica temperatur odniesienia | Przy parametrach 75/65/20°C odpowiada różnicy 50 K między grzejnikiem a pomieszczeniem. |
| RAL 9016 | Kolor powłoki | Przydaje się przy domówieniu identycznego modelu lub dopasowaniu kilku pomieszczeń. |
W praktyce najwięcej zamieszania powoduje to, że różni producenci potrafią ustawiać kolejność skrótów trochę inaczej. Dlatego nie warto zgadywać po samym wyglądzie obudowy. Kiedy już rozumiesz podstawowy kod, łatwiej przejść do najważniejszej części, czyli budowy grzejnika i tego, ile ciepła potrafi oddać.
Co oznaczają typy 11, 21, 22 i 33
To najczęstsze oznaczenia w grzejnikach stalowych płytowych. Pierwsza liczba mówi, ile jest płyt grzewczych, a druga ile elementów konwekcyjnych wspiera oddawanie ciepła. Konwektor to po prostu profilowany element, który zwiększa powierzchnię wymiany ciepła i poprawia pracę grzejnika. Im wyższy typ, tym zwykle większa moc przy podobnych wymiarach, ale też większa głębokość i masa.
| Typ | Budowa | Jak go czytam w praktyce |
|---|---|---|
| 11 | Jedna płyta i jeden konwektor | Najbardziej kompaktowy, dobry tam, gdzie liczy się płytka głębokość, ale trzeba zaakceptować niższą moc. |
| 21 | Dwie płyty i jeden konwektor | Rozsądny kompromis między rozmiarem a wydajnością, często sensowny przy wymianie starych grzejników. |
| 22 | Dwie płyty i dwa konwektory | Jeden z najpopularniejszych wyborów, bo daje dobrą moc bez przesadnego wzrostu gabarytów. |
| 33 | Trzy płyty i trzy konwektory | Najwyższa wydajność z tej grupy, ale też największa głębokość i większe wymagania montażowe. |
Z mojego doświadczenia wynika, że typ 22 bywa złotym środkiem w mieszkaniach po modernizacji: daje dobrą wydajność, ale jeszcze nie robi się przesadnie masywny. Typ 33 kusi mocą, jednak nie zawsze ma sens pod parapetem albo w wąskiej wnęce, bo może ograniczać obieg powietrza i utrudniać estetyczny montaż. Gdy typ jest już jasny, trzeba jeszcze dobrze odczytać litery związane z przyłączem i parametrami pracy.
C, V i Δt50 mówią więcej niż sam wygląd obudowy
Litery przy symbolu grzejnika są równie ważne jak jego typ. C oznacza podłączenie boczne, a V podłączenie dolne. To nie jest detal kosmetyczny: od tego zależy, czy instalator podłączy grzejnik bez przeróbek, czy trzeba będzie zmieniać podejście rur, zawór albo rozstaw przyłączy.
| Symbol lub zapis | Co oznacza | Praktyczny wniosek |
|---|---|---|
| C | Podłączenie boczne | Często spotykane przy wymianach w starszych instalacjach. |
| V | Podłączenie dolne | Lepsze tam, gdzie ważna jest estetyka i prostsze prowadzenie instalacji pod grzejnikiem. |

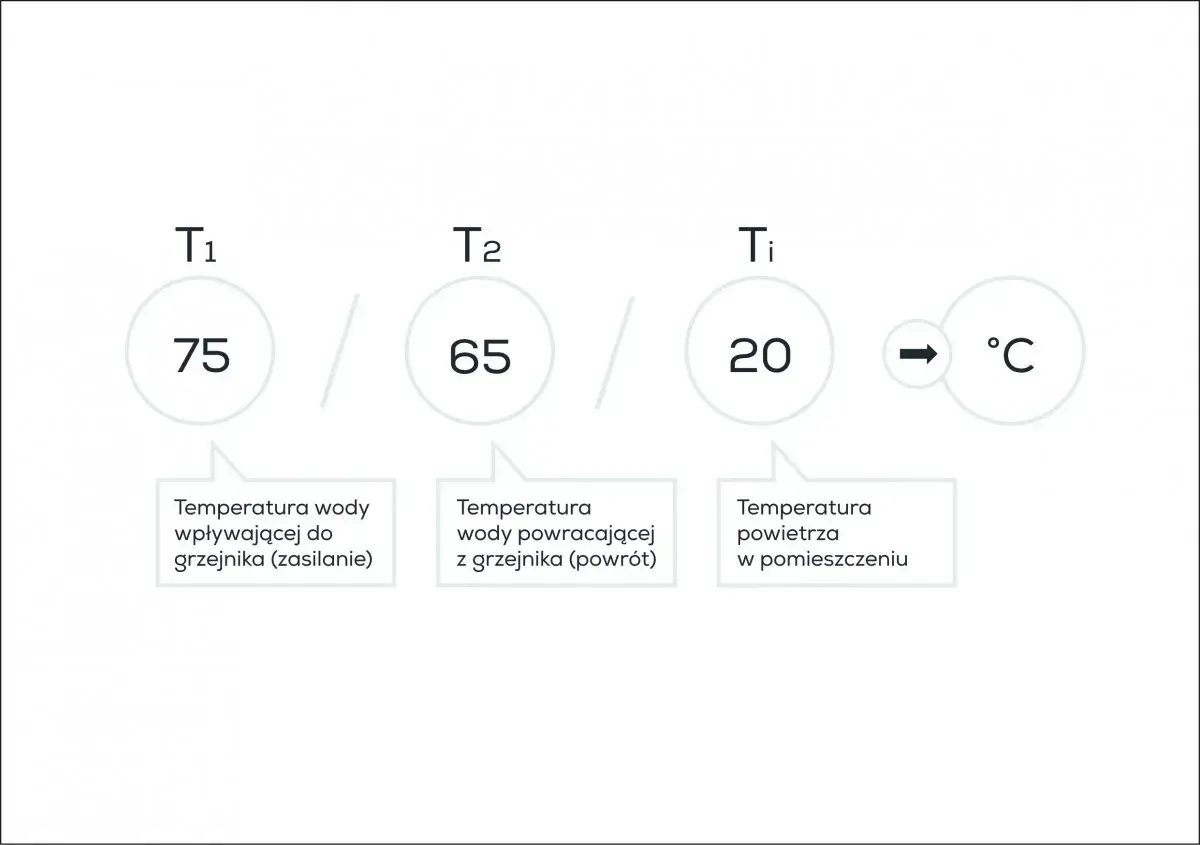

| 75/65/20°C | Temperatura zasilania, powrotu i powietrza w pomieszczeniu | To standardowy punkt odniesienia dla mocy katalogowej. |
| Δt50 | Różnica temperatur odniesienia wynosząca 50 K | Inny zapis tego samego sposobu porównywania wydajności. |
Warto też zwrócić uwagę na zapis mocy. Najczęściej spotykany jest układ 75/65/20°C, czyli temperatura zasilania, powrotu i powietrza w pomieszczeniu. Jeśli producent podaje również Δt50, chodzi o ten sam sposób porównywania wydajności, tylko zapisany przez różnicę temperatur. Dla czytelnika praktyczny wniosek jest prosty: porównuję wyłącznie grzejniki policzone dla tych samych warunków, bo inaczej moc z katalogu niewiele mówi o realnym efekcie. Kiedy parametry są już policzone poprawnie, najłatwiej wyłapać błędy, które wychodzą dopiero po montażu.
Najczęstsze błędy przy wymianie grzejnika
- Porównywanie mocy z różnych parametrów temperatury, jakby były w pełni zamienne.
- Skupianie się tylko na długości, bez sprawdzenia wysokości, głębokości i rozstawu przyłączy.
- Wybór typu 33 tam, gdzie instalacja i miejsce montażu lepiej pracują z typem 22.
- Założenie, że litera przy modelu znaczy to samo u każdego producenta.
- Ignorowanie tego, że niskotemperaturowa instalacja wymaga zwykle większej uwagi przy doborze mocy.
Najdroższy błąd nie polega na tym, że grzejnik „nie pasuje wizualnie”, tylko na tym, że po sezonie okazuje się za słaby albo wymaga poprawek hydraulicznych. W mieszkaniach remontowanych pod wynajem to szczególnie bolesne, bo każda dodatkowa wizyta instalatora opóźnia oddanie lokalu i podnosi koszt całej inwestycji. Dlatego przed zakupem sprawdzam jeszcze kilka rzeczy, które na papierze wyglądają niewinnie.
Co sprawdzam przed zamówieniem do mieszkania lub lokalu
Przy zakupie dla siebie lub do lokalu inwestycyjnego nie zatrzymuję się na samym kodzie modelu. Najpierw porównuję moc z rzeczywistym źródłem ciepła, potem sprawdzam układ przyłączy, a dopiero na końcu wygląd i kolor. To oszczędza rozczarowań, zwłaszcza gdy instalacja ma pracować z niższą temperaturą zasilania niż ta z katalogu.
- Rodzaj instalacji - inny dobór zrobię do klasycznego układu z kotłem, a inny do pompy ciepła lub modernizowanej instalacji niskotemperaturowej.
- Warunki montażu - sprawdzam wnękę, wysokość pod parapetem i miejsce na zawór oraz odpowietrznik.
- Moc dla właściwych parametrów - nie dla „ładnej” liczby z katalogu, tylko dla temperatur, które rzeczywiście mam w budynku.
- Serwis i dostępność - w większym remoncie lub w wielu lokalach wolę model, który da się bez problemu domówić za rok czy dwa.
To właśnie ten etap najczęściej odróżnia zakup rozsądny od zakupu przypadkowego. Jeżeli poświęcisz kilka minut na sprawdzenie tych elementów, unikniesz sytuacji, w której grzejnik trzeba wymieniać wyłącznie dlatego, że ktoś odczytał symbol zbyt powierzchownie.
Na koniec warto zapamiętać, że kod mówi więcej niż sam wygląd grzejnika
Jeżeli mam zostawić jedną praktyczną zasadę, to taką: najpierw odczytaj typ, sposób podłączenia i temperaturę odniesienia, a dopiero potem oceniaj wygląd albo cenę. Dobrze odczytane oznaczenia grzejników skracają zakup do kilku decyzji zamiast kilku telefonów do instalatora.
W codziennej praktyce wystarczy mi trzy rzeczy z etykiety: symbol modelu, moc dla właściwych parametrów i układ przyłącza. Reszta to już dopasowanie do wnętrza, które w dobrze zaplanowanym remoncie nie powinno być problemem.
