Przekrój podłogówki najlepiej czytać od dołu do góry: od izolacji i rur, przez jastrych, aż po warstwę wykończeniową. Właśnie w tym układzie widać, skąd bierze się komfort cieplny, dlaczego jedne instalacje działają oszczędnie, a inne rozczarowują mimo dobrych komponentów. Ten artykuł rozbija temat na konkretne warstwy, pokazuje różnice między systemem mokrym i suchym oraz podpowiada, na co zwrócić uwagę przed zamknięciem posadzki.
Najważniejsze elementy przekroju podłogówki
- Izolacja pod rurami jest równie ważna jak same rury, bo bez niej ciepło ucieka w dół zamiast do pomieszczenia.
- Jastrych odpowiada za równomierne oddawanie ciepła i nie może być zbyt cienki.
- Rozstaw rur dobiera się do strat ciepła i funkcji pomieszczenia, a nie na oko.
- Warstwa wykończeniowa musi mieć niski opór cieplny, jeśli system ma pracować sprawnie.
- System suchy sprawdza się tam, gdzie liczą się mała wysokość zabudowy i niska masa własna.
Jak wygląda przekrój ogrzewania podłogowego

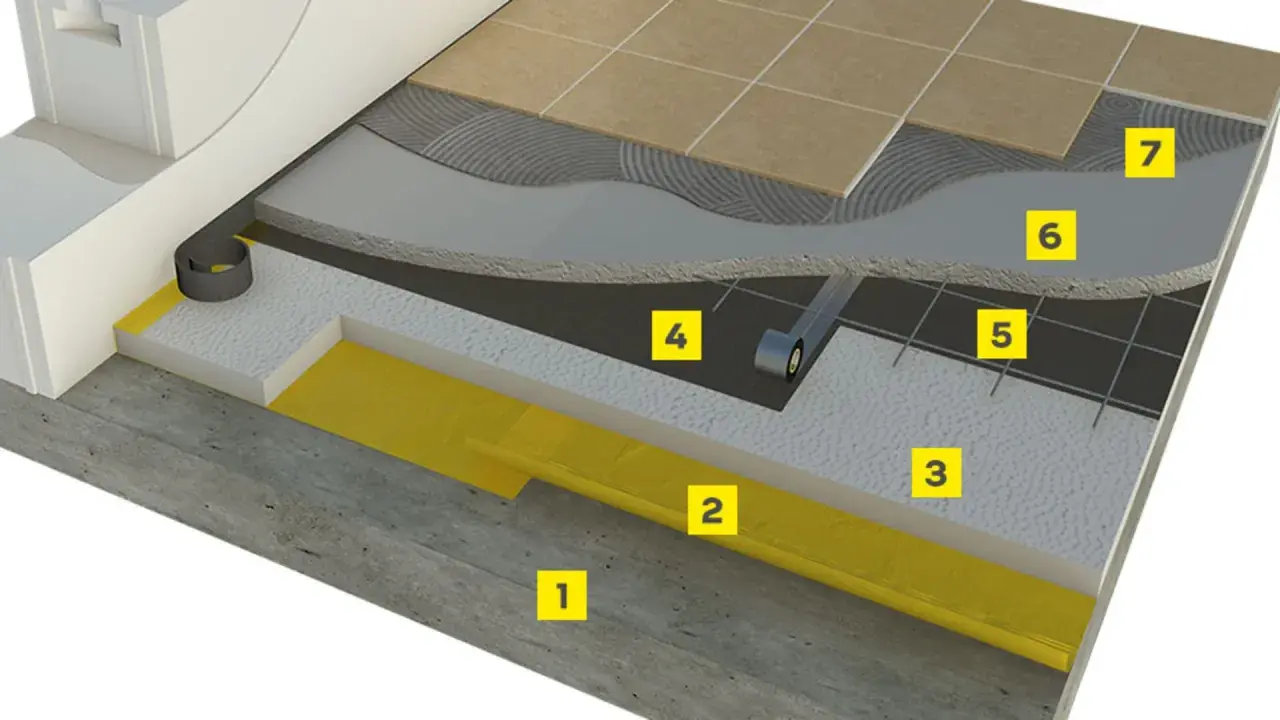

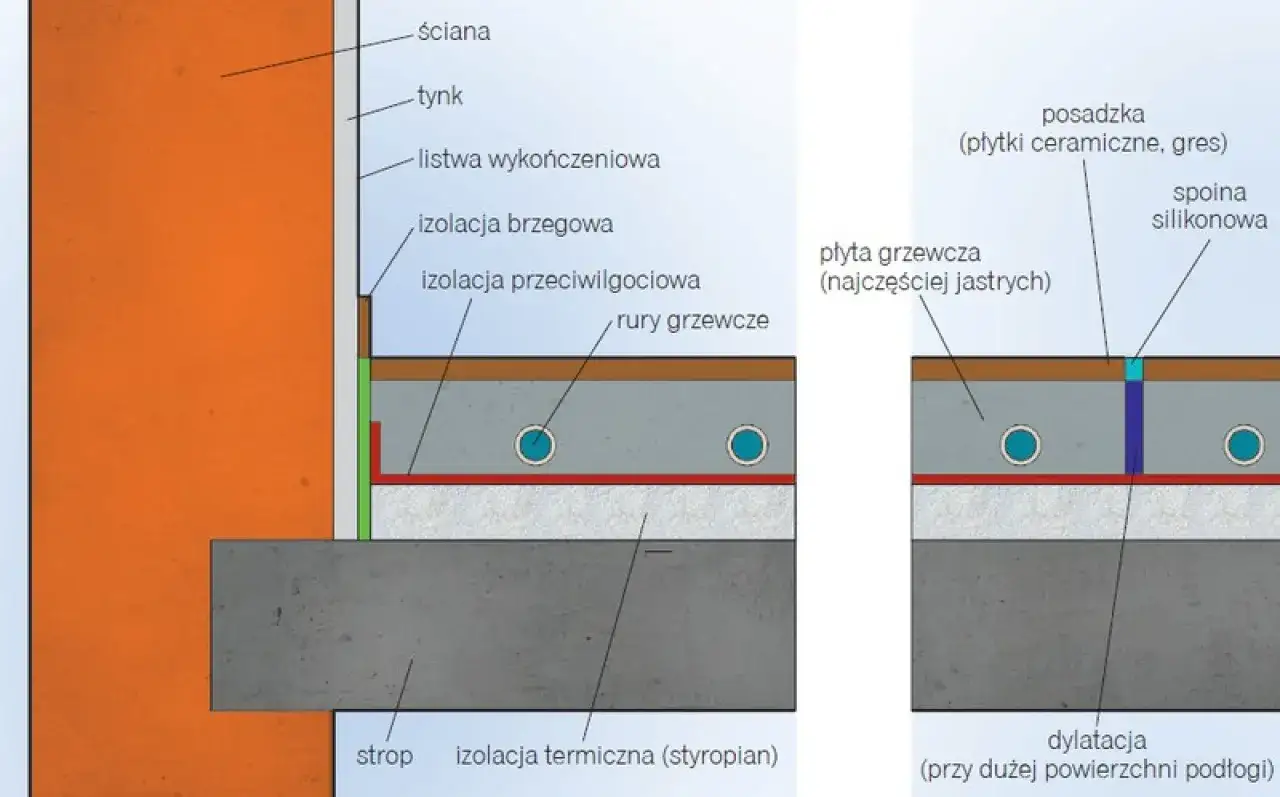

Najprostszy przekrój składa się z kilku warstw ułożonych jedna nad drugą. Na samym dole jest podłoże nośne, czyli strop albo płyta na gruncie, a dopiero na nim pojawia się izolacja przeciwwilgociowa i termiczna. Dalej dochodzi warstwa montażowa dla rur, same pętle grzewcze, jastrych i na końcu posadzka, którą widzi użytkownik.
- Podłoże nośne przenosi ciężar całej konstrukcji. W domu na gruncie może to być chudy beton albo płyta fundamentowa, a na wyższej kondygnacji strop.
- Izolacja przeciwwilgociowa chroni warstwy wyżej, szczególnie przy podłodze na gruncie. Nie w każdym układzie wygląda tak samo, ale jej rola jest zawsze prosta: zatrzymać wilgoć tam, gdzie ma zostać.
- Izolacja termiczna blokuje ucieczkę ciepła w dół. To tutaj najłatwiej popełnić kosztowny błąd, bo za cienka warstwa daje później wyższe rachunki i słabszą reakcję instalacji.
- Taśma brzegowa oddziela podłogę od ścian i kompensuje rozszerzalność materiałów. Bez niej jastrych pracuje mniej swobodnie, a to zwiększa ryzyko pęknięć.
- Rury grzewcze przenoszą ciepło z instalacji do posadzki. W samej wylewce nie powinno się robić połączeń, bo wszystko, co ukryte pod podłogą, ma być ciągłe i dostępne tylko w rozdzielaczu.
- Jastrych rozprowadza ciepło po całej powierzchni. To właśnie on sprawia, że podłoga grzeje równomiernie, a nie punktowo.
- Warstwa wykończeniowa decyduje o tym, jak szybko i jak dobrze ciepło przejdzie do wnętrza. Tu zaczyna się temat doboru płytek, paneli, drewna albo winylu.
W praktyce patrzę na ten układ jak na łańcuch zależności: jeśli zawiedzie jedna warstwa, cała instalacja traci część potencjału. Kiedy ten schemat jest już jasny, sensownie przejść do tego, co naprawdę odróżnia dobrze zaprojektowany system od przeciętnego.
Warstwy, które robią największą różnicę
Najwięcej efektu daje nie sama rura, tylko to, co ją otacza. W nowym budynku na podłodze na gruncie bardzo często planuje się około 15 cm łącznej izolacji, bo cieńsza warstwa bywa zwyczajnie za słaba energetycznie. Z kolei od góry jastrych musi mieć dość masy, żeby ciepło rozchodziło się stabilnie, a nie falowało przy każdym cyklu pracy źródła ciepła.
| Warstwa | Za co odpowiada | Co najczęściej psuje efekt |
|---|---|---|
| Izolacja termiczna | Ogranicza straty ciepła do gruntu lub stropu | Za mała grubość, niedokładne łączenie płyt, mostki cieplne przy ścianach |
| Taśma brzegowa | Daje miejsce na pracę jastrychu i ogranicza mostki akustyczne | Przerwy, zgniecenie taśmy, zbyt wczesne odcięcie po wylaniu |
| Rury grzewcze | Transportują ciepło do całej powierzchni podłogi | Za rzadki rozstaw, złe łuki, połączenia ukryte w posadzce |
| Jastrych | Rozprowadza ciepło i chroni instalację mechaniczną | Za mała grubość, zbyt szybkie wysychanie, brak prawidłowego wygrzania |
| Okładzina | Przekazuje ciepło do pomieszczenia | Zbyt duży opór cieplny i materiały niedopuszczone przez producenta |
W poradniku KAN-therm zwraca się uwagę, że minimalna grubość warstwy betonu nad wierzchem rury lub izolacji wynosi 4,5 cm. To dobry punkt odniesienia, bo zbyt cienka wylewka zwykle oznacza gorszą akumulację, większe ryzyko spękań i bardziej nerwową pracę całej instalacji. Gdy te warstwy są dobrane poprawnie, dopiero wtedy ma sens porównywać system mokry z suchym.
Mokry czy suchy system ma tu największe znaczenie
To jedno z pierwszych pytań, które zadaję przy analizie projektu. System mokry i suchy działają na tej samej zasadzie użytkowej, ale różnią się masą, wysokością zabudowy, tempem reakcji i zakresem zastosowań. W praktyce wybór nie polega na szukaniu „lepszego” rozwiązania w abstrakcji, tylko na dopasowaniu go do konstrukcji budynku i trybu remontu.
| Cecha | System mokry | System suchy |
|---|---|---|
| Wysokość zabudowy | Zwykle większa, bo wymaga jastrychu nad rurami | Wyraźnie mniejsza; w lekkich układach sam pakiet systemowy bywa bardzo niski |
| Masa własna | Duża, bo wchodzi ciężka wylewka | Niska, więc lepiej nadaje się do stropów drewnianych i modernizacji |
| Reakcja na zmianę temperatury | Wolniejsza, ale stabilna | Szybsza i bardziej dynamiczna |
| Tempo montażu | Wymaga wylania i schnięcia jastrychu | Po montażu i próbie szczelności można szybciej przejść dalej |
| Najlepsze zastosowanie | Nowe domy, mieszkania w stanie deweloperskim, dobre warunki konstrukcyjne | Remonty, poddasza, stare stropy, budynki z ograniczoną nośnością |
| Główne ograniczenie | Ciężar i czas potrzebny na wysychanie | Mniejsza bezwładność cieplna i zwykle wyższy koszt materiałów systemowych |
Jeśli miałbym wskazać prostą zasadę, powiedziałbym tak: nowy dom i dobra konstrukcja stropu sprzyjają systemowi mokremu, a remont i ograniczona wysokość zabudowy często prowadzą do systemu suchego. To ważne, bo od tego wyboru zależy nie tylko komfort, ale też to, czy podłoga zmieści się w projekcie bez walki z drzwiami, schodami i progami. Następny krok to dopasowanie rozstawu rur, temperatury pracy i rodzaju wykończenia.
Jak dobrać rozstaw rur, temperaturę i wykończenie
Tu zaczyna się praktyka, a nie teoria. W aktualnym poradniku KAN-therm standardowe odległości rur grzewczych to 10, 15, 20, 25 i 30 cm, co dobrze pokazuje, że rozstaw nie jest jedną magiczną wartością dla wszystkich pomieszczeń. Im gęściej, tym równiej i zwykle mocniej grzeje podłoga, ale rosną też długość pętli, koszt materiału i wymagania projektowe.
Rozstaw rur
W pokojach dziennych często sprawdza się rozstaw około 15 cm, a w łazience lub przy większych stratach ciepła przy oknach i ścianach zewnętrznych lepiej zejść gęściej, nawet do 10 cm. W dobrze ocieplonych strefach wewnętrznych rozstaw 20 cm bywa wystarczający, ale tylko wtedy, gdy projekt cieplny to potwierdza. Ja patrzę na to dość bezlitośnie: jeśli ktoś układa rury „jak wyjdzie”, to zwykle płaci za to później nierówną temperaturą podłogi.
Temperatura i wygrzewanie
Podłogówka pracuje niskotemperaturowo, więc nie powinna być traktowana jak zwykły grzejnik. W praktyce użytkowej temperatura powierzchni podłogi w strefie mieszkalnej nie powinna przekraczać 29°C, a sama instalacja musi być ustawiona tak, żeby ten limit był zachowany. Z kolei przy pierwszym uruchomieniu jastrychu protokoły producentów prowadzą instalatora ostrożnie: Purmo zaleca rozpoczęcie od 25°C przez 3 dni, a potem podniesienie temperatury do maksymalnej na kolejne 5 dni.
To nie jest detal. Zbyt szybkie grzanie świeżej wylewki kończy się pęknięciami, skróceniem żywotności posadzki i niepotrzebnym stresem na starcie. Dobrze wykonany przekrój podłogówki działa najsprawniej wtedy, gdy całość jest wygrzana powoli i zgodnie z technologią.
Przeczytaj również: Krzywa grzewcza grzejników - jak ustawić? Poradnik krok po kroku
Wykończenie podłogi
Warstwa wierzchnia ma ogromne znaczenie, bo to ona finalnie przepuszcza ciepło do pomieszczenia. W praktyce projektowej przyjmuje się, że opór cieplny warstwy wykończeniowej wraz z klejem nie powinien przekraczać około 0,15 m²K/W, a jeśli nie ma dokładnych danych, bezpieczniej liczyć jeszcze ostrożniej, około 0,10 m²K/W.
| Wykończenie | Ocena przy podłogówce | Na co uważać |
|---|---|---|
| Płytki ceramiczne | Najlepszy wybór | Dobrze przewodzą ciepło i szybko reagują, więc świetnie pasują do łazienek, kuchni i stref wejściowych |
| Kamień naturalny | Bardzo dobry | Trzeba pilnować ciężaru okładziny i poprawnego kleju |
| Panele laminowane lub winylowe | Dobry wybór, jeśli producent dopuszcza montaż | Liczy się grubość, podkład i limit temperatury powierzchni |
| Deska warstwowa | Możliwa i często rozsądna | Najlepiej sprawdza się stabilne drewno i niski opór cieplny |
| Gruby dywan, lite drewno, ciężkie podkłady | Ostrożnie | Duży opór cieplny spowalnia grzanie i może ograniczyć wydajność całej instalacji |
Gdy rozstaw, temperatura i wykończenie są ze sobą zgrane, podłoga nie tylko grzeje, ale robi to przewidywalnie i bez nadmiernych strat energii. Następna sekcja pokazuje, gdzie najczęściej psuje się ten efekt na etapie wykonania.
Najczęstsze błędy, które widać dopiero po zakończeniu prac
Najgorsze błędy w podłogówce rzadko są spektakularne od razu. Częściej wychodzą po pierwszej zimie: jeden pokój grzeje słabiej, podłoga przy oknie jest chłodna, a wylewka zaczyna pracować nie tak, jak powinna. Z doświadczenia wiem, że większość problemów wynika z kilku powtarzalnych zaniedbań.
- Zbyt mało izolacji pod instalacją - ciepło ucieka w dół, więc system musi pracować dłużej i drożej.
- Brak taśmy brzegowej lub dylatacji - jastrych nie ma gdzie pracować i rośnie ryzyko pęknięć.
- Zbyt rzadki rozstaw rur w strefach strat ciepła - przy oknach i ścianach zewnętrznych pojawiają się chłodniejsze pasy.
- Zbyt szybkie wygrzewanie świeżej posadzki - to prosty przepis na spękania i niepotrzebne naprawy.
- Połączenia ukryte w posadzce - w dobrze zaprojektowanym układzie wylewka nie powinna być miejscem dla przypadkowych złączek.
- Źle dobrane wykończenie - nawet najlepsza instalacja traci sens, jeśli na wierzchu leży materiał o zbyt dużym oporze cieplnym.
W praktyce najwięcej kosztują nie wielkie awarie, tylko drobne skróty wykonawcze. Kiedy ktoś oszczędza na izolacji, taśmie brzegowej albo kontroli grubości jastrychu, problem nie znika po odbiorze, tylko wraca w rachunkach i komforcie użytkowania. Dlatego przed zamknięciem podłogi warto przejść przez prostą listę kontrolną.
Zanim zamkniesz warstwy, sprawdź te trzy rzeczy
To ostatni moment, kiedy jeszcze da się coś poprawić bez demolowania wykończonej podłogi. Najlepiej myśleć o tym jak o krótkim audycie przed zasłonięciem instalacji na lata. Jeśli budynek jest w remoncie, szczególnie pilnuję wysokości zabudowy, progu drzwi i zgodności materiałów z projektem wykończenia.
- Próba szczelności - wykonuję ją przed zalaniem wylewki, bo później naprawa staje się wielokrotnie trudniejsza.
- Dokumentacja przebiegu rur - zdjęcia i szkic pętli to banalna rzecz, która ratuje podczas wiercenia po latach.
- Spójność całego układu - izolacja, jastrych, wykończenie i źródło ciepła muszą pracować jako jeden system, a nie osobne warstwy kupione „z półki”.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: w podłogówce najważniejsza jest nie sama rura, tylko cały przekrój. Dobrze dobrana izolacja, rozsądny rozstaw, właściwa grubość jastrychu i odpowiednie wykończenie robią większą różnicę niż marketingowe obietnice o „idealnym cieple”.
