Dobre okablowanie bramy i furtki decyduje o tym, czy automatyka będzie działać pewnie po kilku sezonach, czy zacznie wymagać poprawek po pierwszej zimie. Pytanie o to, jakie przewody do bramy i furtki dobrać, zwykle sprowadza się do trzech rzeczy: zasilania napędu, przewodów sterujących i odporności na warunki zewnętrzne. W tym tekście rozkładam temat na praktyczne decyzje, pokazuję typowe przekroje i wyjaśniam, gdzie najczęściej robi się kosztowny błąd.
Najważniejsze decyzje przed położeniem kabla
- Do zasilania napędu najczęściej sprawdza się kabel ziemny 3x1,5 mm², a przy dłuższej trasie 3x2,5 mm².
- Do fotokomórek, sterowania i wielu funkcji furtki zwykle wystarczają przewody 2x0,5 mm², 4x0,5 mm² lub 2x0,75 mm², ale zawsze trzeba sprawdzić instrukcję urządzenia.
- Na zewnątrz liczy się nie tylko przekrój, ale też powłoka odporna na UV i możliwość układania w ziemi.
- Najlepiej od razu rozdzielić trasę dla 230 V i dla sygnałów niskonapięciowych.
- Przy dłuższych odcinkach lepiej przewymiarować kabel niż później kuć podjazd.
Co naprawdę musi obsłużyć instalacja przy bramie i furtce
W praktyce nie kupuję kabla „do bramy” w oderwaniu od całej instalacji. Najpierw sprawdzam, co ma być zasilane i czym ma się sterować: sam napęd, fotokomórki, lampę ostrzegawczą, przycisk otwarcia, domofon, elektrozaczep albo zworę w furtce. To ważne, bo każda z tych funkcji ma inne wymagania i inną wrażliwość na spadek napięcia.Najprościej podzielić instalację na trzy warstwy:
- zasilanie napędu - zwykle 230 V i osobny kabel o większym przekroju,
- sterowanie i sygnały - przewody o mniejszym przekroju, ale większej liczbie żył,
- furtka - często osobny obwód dla elektrozaczepu, domofonu lub kontroli dostępu.
Jeśli od razu wiem, że dojdzie wideodomofon albo automatyka furtki, zostawiam więcej miejsca w peszlu i nie zamykam się na minimalną liczbę żył. To zwykle oszczędza najwięcej nerwów przy rozbudowie. Od tego punktu przechodzę już do zasilania napędu, bo to ono najczęściej decyduje o niezawodności całego układu.
Jakie przewody wybrać do zasilania napędu
Do samego napędu bramy najczęściej wybieram kabel ziemny 3x1,5 mm², a przy dłuższych trasach lub mocniejszych urządzeniach - 3x2,5 mm². To bezpieczny, praktyczny punkt wyjścia dla typowej instalacji domowej. W instrukcjach producentów automatyki bardzo często pojawia się 3x1,5 mm² jako standard dla krótszych odcinków, a po przekroczeniu około 30 m zalecany jest większy przekrój.
Warto pamiętać, że nie wszyscy producenci patrzą na długość tak samo. Zdarza się, że już powyżej 15 m sugerują większy przekrój, jeśli napęd ma pracować pod większym obciążeniem albo w trudniejszych warunkach. Ja traktuję to ostrożnie: im dłuższa trasa i im cięższa brama, tym szybciej przechodzę na 3x2,5 mm².
| Długość trasy | Praktyczny wybór | Kiedy podnieść przekrój |
|---|---|---|
| Do około 15 m | 3x1,5 mm² | Jeśli napęd jest mocniejszy, a instalacja ma pracować bez marginesu błędu |
| 15-30 m | 3x1,5 mm² lub 3x2,5 mm² | Gdy chcesz ograniczyć spadek napięcia i mieć większy zapas na rozruch |
| Powyżej 30 m | 3x2,5 mm² | Praktycznie zawsze, zwłaszcza przy ciężkiej bramie i pracy całorocznej |
Jeśli kabel ma iść w gruncie, biorę model przeznaczony do układania na stałe, z czarną powłoką odporną na UV. W praktyce dobrze sprawdza się tu kabel ziemny typu YKY albo równoważny przewód o podobnych parametrach. Nie traktuję zwykłego przewodu domowego jako zamiennika do ziemi, bo to oszczędność tylko na papierze.
W instalacji zasilającej warto też zostawić zapas długości przy napędzie. Te dodatkowe kilkanaście czy kilkadziesiąt centymetrów robi różnicę podczas serwisu i nie zmusza do rozpinania wszystkiego, gdy trzeba coś poprawić. Dalej przechodzę do przewodów sterujących, bo tam najłatwiej popełnić błąd z liczbą żył.
Furtka, domofon i elektrozaczep potrzebują innych żył
Furtka rządzi się trochę innymi prawami niż brama. Tu rzadziej chodzi o duże zasilanie, a częściej o sygnał, sterowanie i małe obciążenia: elektrozaczep, przycisk wyjścia, czytnik RFID, domofon albo wideodomofon. Z tego powodu przewód bywa cieńszy, ale musi mieć odpowiednią liczbę żył i właściwą konstrukcję.| Element | Najczęstszy przewód | Co sprawdzić przed zakupem |
|---|---|---|
| Elektrozaczep w furtce | 2x0,75 mm² lub 2x1,0 mm² | Długość trasy i pobór prądu zaczepu |
| Fotokomórki | 2x0,5 mm² lub 4x0,5 mm² | Czy producent wymaga osobnej pary zasilania i pary sygnałowej |
| Przycisk, kluczyk, wejście OPEN | 2x0,5 mm² albo 4x0,5 mm² | Liczbę wejść i sposób pracy centrali |

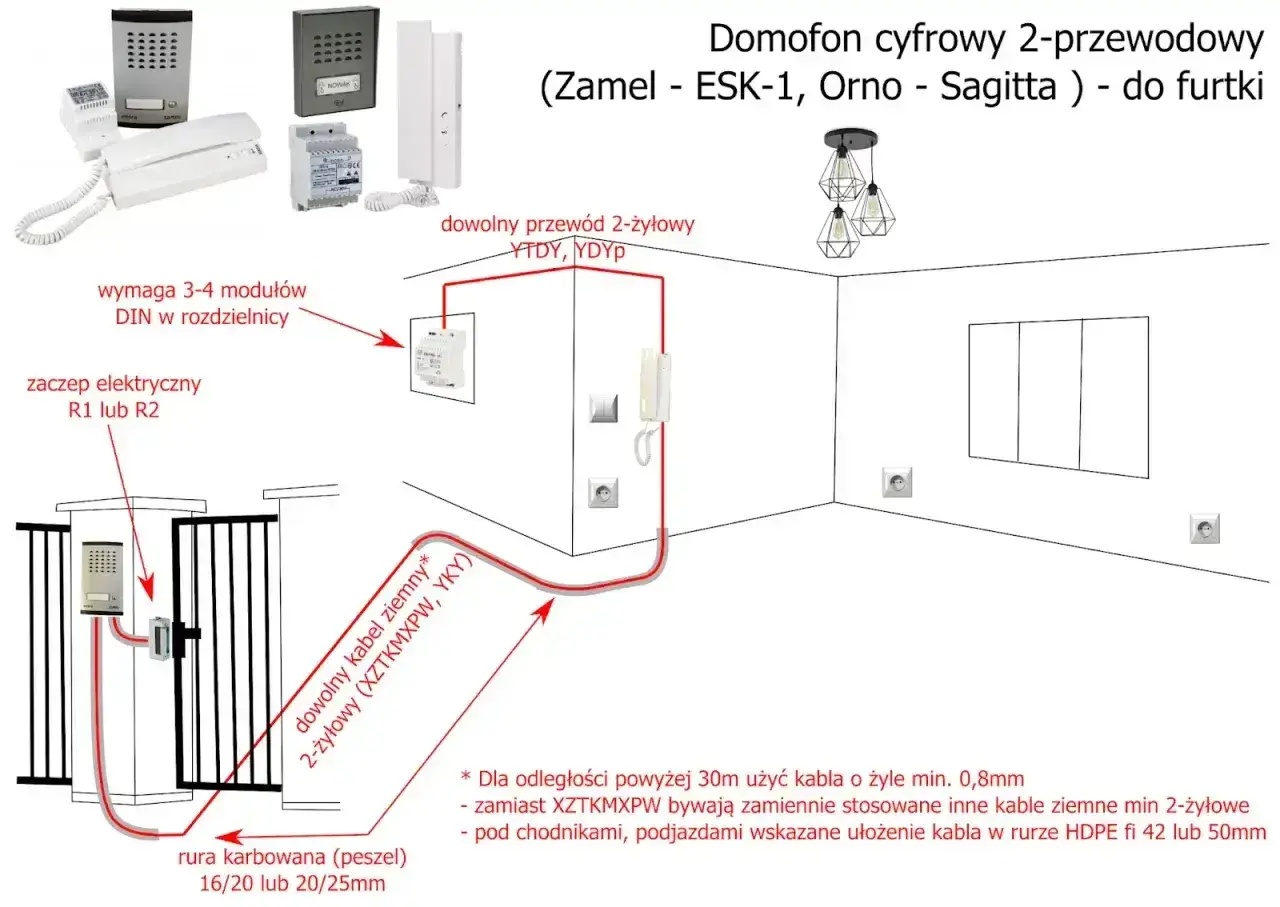

| Domofon lub wideodomofon | Przewód wielożyłowy zgodny z systemem | To, czy producent wymaga własnej magistrali lub konkretnego typu kabla |
Przy domofonie nie zgaduję. Jedne systemy pracują na magistrali i chcą przewodu dedykowanego, inne lepiej znoszą standardowy kabel wielożyłowy. W furtce szczególnie nie lubię improwizacji, bo błędny dobór przewodu potrafi dać objawy pozornie losowe: raz działa, raz nie, a winny okazuje się nie sam elektrozaczep, tylko spadek napięcia albo zakłócenia.
Jeśli furtka ma być też elementem kontroli dostępu, od razu przewiduję dodatkowe żyły. Nawet jeśli dziś wystarczy prosty zaczep, jutro może pojawić się czytnik, szyfrator albo inny element, który bez dodatkowego kabla oznacza ponowny wykop. Następny krok to długość trasy, bo to ona często przesądza o przekroju.
Jak dobrać przekrój do długości trasy
Przekrój kabla nie zależy wyłącznie od mocy urządzenia. Liczy się też spadek napięcia, czyli strata energii na długości przewodu. Im dłuższa trasa i im cieńszy kabel, tym większe ryzyko, że napęd będzie startował ociężale, zgłosi błąd albo po prostu zacznie pracować mniej pewnie zimą.
W praktyce patrzę na to tak:
- krótkie odcinki można często obsłużyć standardowym przekrojem zalecanym przez producenta,
- od około 20-30 m zaczynam myśleć o większym zapasie,
- powyżej 30 m grubszy kabel staje się bardziej rozsądny niż „oszczędny” wybór,
- przy dużym obciążeniu i wielu dodatkowych elementach lepiej przyjąć większy przekrój od początku.
To także miejsce, w którym różnice cenowe są mniejsze niż się wydaje. Orientacyjnie kabel ziemny 3x1,5 mm² kosztuje zwykle około 4-5 zł/m, 3x2,5 mm² około 5-7 zł/m, przewód sterowniczy 4x0,5 mm² około 4-6 zł/m, a prostszy przewód 2x0,75 mm² często mieści się w widełkach 2-4 zł/m. Przy wykopie i robociźnie ta różnica zwykle blednie, więc przy dłuższej trasie naprawdę opłaca się nie schodzić do minimum.
Wniosek jest prosty: jeśli instalacja ma działać długo i bez niespodzianek, kabel dobieram nie tylko do dzisiejszego poboru mocy, ale też do długości trasy i przyszłych zmian. To prowadzi do kolejnej ważnej rzeczy, czyli różnic między bramą przesuwną a skrzydłową.

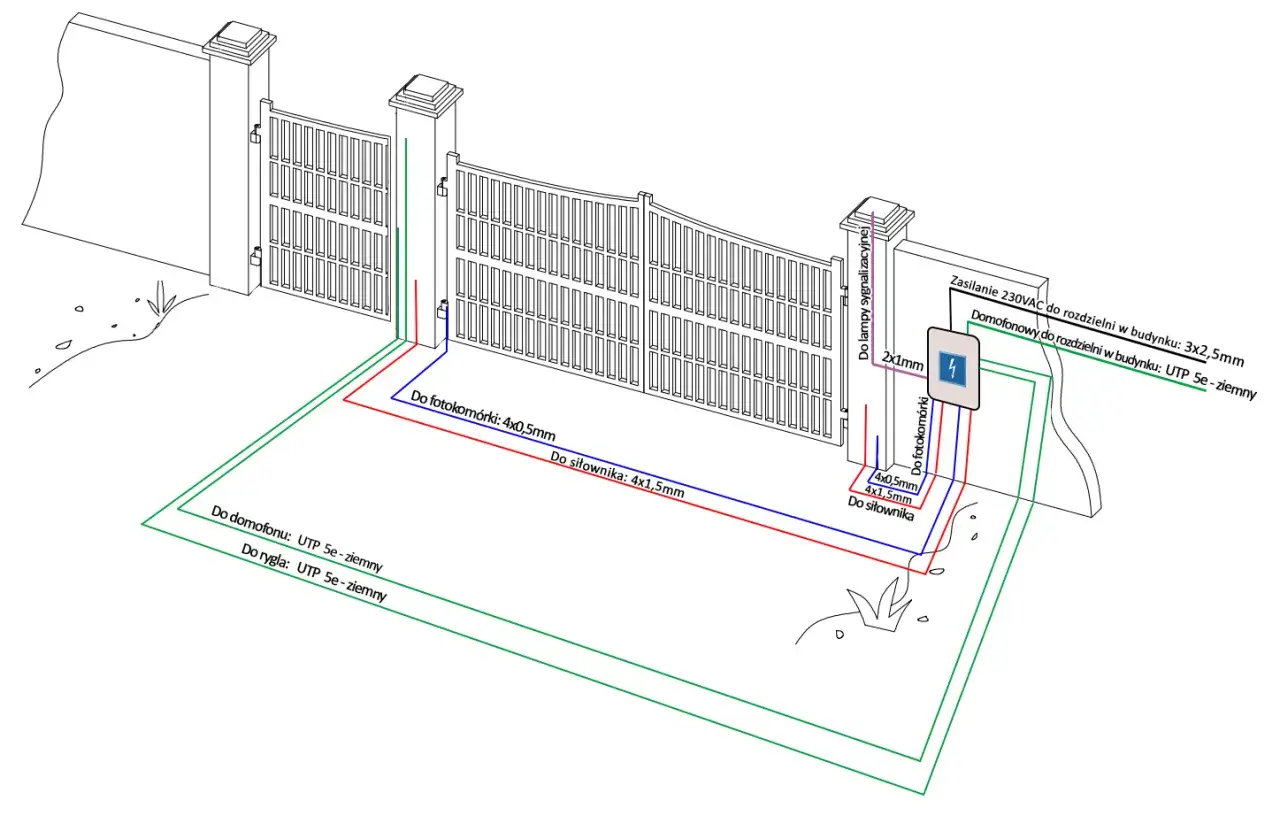

Brama przesuwna i skrzydłowa nie potrzebują identycznego okablowania
Te dwie konstrukcje wyglądają podobnie z zewnątrz, ale pod względem okablowania różnią się wyraźnie. Brama przesuwna zazwyczaj wymaga jednego napędu i jednej, dość przewidywalnej trasy zasilania. Brama skrzydłowa częściej wymaga więcej żył, większego zapasu i dokładniejszego poprowadzenia przewodów przy ruchomych elementach.
| Typ bramy | Co zwykle ma znaczenie | Na co zwracam uwagę |
|---|---|---|
| Przesuwna | Jeden napęd, zasilanie i akcesoria w pobliżu centrali | Długość trasy, spadek napięcia, fotokomórki i lampa ostrzegawcza |
| Skrzydłowa | Dwa siłowniki i więcej połączeń przy zawiasach | Zapas żył, elastyczność prowadzenia i odporność mechaniczna |
| Furtka | Elektrozaczep, domofon, przycisk, czytnik | Liczba żył i zgodność z systemem sterowania |
W bramie skrzydłowej szczególnie ważne jest to, żeby przewody nie były napięte przy pełnym otwarciu i zamknięciu. Zbyt krótki kabel lub zbyt ciasny peszel szybko wychodzą w praktyce, bo ruch skrzydeł bezlitośnie pokazuje wszystkie niedopatrzenia. Właśnie dlatego przy tego typu bramach zostawiam więcej luzu niż przy przesuwnych.
Jeśli z kolei brama i furtka są częścią większej instalacji przy domu, myślę o nich jak o jednym systemie, a nie o dwóch osobnych urządzeniach. To ułatwia dobór przewodów, ale też pozwala rozsądniej rozplanować ochronę kabli i przyszły serwis. Następny temat to warunki zewnętrzne, które w praktyce niszczą kabel szybciej niż sam pobór prądu.
Zewnętrzne warunki, które łatwo psują nawet dobry kabel
Na zewnątrz kabel ma trudniej niż w domu. Musi znosić wilgoć, promieniowanie UV, zmiany temperatury i czasem nacisk gruntu albo kostki brukowej. Dlatego nie każdy przewód nadaje się do ziemi, a nie każdy kabel z czarną izolacją od razu jest odpowiedni do każdej trasy. Ja patrzę na trzy rzeczy: powłokę, sposób ułożenia i ochronę mechaniczną.
- UV - jeśli kabel idzie po elewacji, płocie albo w miejscu nasłonecznionym, powłoka powinna być odporna na promieniowanie słoneczne.
- Układanie w ziemi - do gruntu wybieram kabel do stałego układania, a nie przewód „tymczasowy”.
- Ochrona mechaniczna - w miejscach narażonych na uszkodzenia lepiej użyć rury osłonowej albo peszla.
- Zapas przy urządzeniu - przy centrali, napędzie i furtce zostawiam luz, zwykle 20-30 cm.
- Rozdzielenie tras - 230 V prowadzę osobno od sygnałów i niskich napięć, bo to upraszcza montaż i ogranicza zakłócenia.
Najbardziej lubię rozwiązania, które zakładają przyszły serwis. Jedna ciągła trasa, bez przypadkowych złączek w gruncie, z dobrze opisanymi końcówkami i zapasem miejsca w puszce, jest po prostu bardziej życiowa. Tę różnicę widać dopiero po czasie, więc łatwo ją zlekceważyć na etapie montażu.
W praktyce kabel, który jest tylko „wystarczający na dziś”, bywa najdroższy po dwóch latach. Dlatego przed zamknięciem instalacji sprawdzam jeszcze najczęstsze błędy - to właśnie one zwykle generują awarie i poprawki.
Najczęstsze błędy, które później robią najwięcej szkód
Przy okablowaniu bramy i furtki powtarza się kilka pomyłek, które pozornie są drobiazgiem, a potem kosztują wykop, czas i nerwy. Najczęściej widzę takie:
- użycie zwykłego przewodu wewnętrznego w ziemi lub na zewnątrz,
- za mały przekrój kabla zasilającego napęd,
- za mała liczba żył przy furtce, domofonie albo dodatkowym sterowaniu,
- prowadzenie 230 V i sygnałów w jednym, przypadkowym peszlu bez planu,
- brak zapasu kabla przy napędzie i w puszkach,
- łączenie przewodów w gruncie bez sensownego dostępu serwisowego.
Najbardziej kosztowny błąd to dla mnie nie sam kabel, tylko brak rezerwy. Jeśli dziś wszystko działa „na styk”, to jutro nie będzie miejsca na dołożenie fotokomórki, czytnika lub drugiego sterowania. A wtedy oszczędność na metrze przewodu bardzo szybko znika.
Właśnie dlatego przy nowej inwestycji domowej myślę nie tylko o tym, co jest potrzebne teraz, ale też o tym, co może dojść później. I tu dochodzimy do ostatniego, bardzo praktycznego punktu.
Co dołożyć od razu, żeby instalacja była gotowa na kolejne lata
Gdybym miał zostawić jedną praktyczną radę, brzmiałaby tak: przewidzisz więcej na etapie budowy, zaoszczędzisz na etapie użytkowania. Dodatkowa rura osłonowa, kilka wolnych żył i porządny zapas przy urządzeniach kosztują niewiele w porównaniu z późniejszym rozkuwaniem podjazdu.
- zostaw osobny peszel lub rurę na zasilanie napędu,
- dołóż drugą trasę dla sygnałów i furtki, jeśli tylko masz miejsce,
- zaprojektuj 1-2 wolne żyły na przyszłe akcesoria,
- zostaw zapas kabla przy napędzie, słupku i centrali,
- opisz przewody w puszce i w rozdzielni, żeby serwis był prosty za kilka lat.
Jeśli miałbym wskazać jeden bezpieczny zestaw dla typowego domu, wybrałbym do napędu kabel ziemny 3x1,5 mm² albo 3x2,5 mm² przy dłuższej trasie, a do sterowania i furtki przewód wielożyłowy dobrany do konkretnego urządzenia. Najbardziej opłaca się nie najtańszy kabel, tylko instalacja z zapasem, dobrze oddzielona od wilgoci i przygotowana na przyszłą rozbudowę.
